BALUN - UNUN

_______________________________________________________

La parola BALUN deriva dall'Inglese, ed è l'abbreviazione di due parole BALanced to UNbalanced cioè da bilanciato a sbilanciato.


Un dipolo è una linea bilanciata mentre il  cavo coassiale è una linea sbilanciata, in Italiano viene chiamato SIMMETRIZZATORE.


Il balun perciò viene usato per le antenne tipo dipolo, yagi a più elementi isolati dal boom, non necessita invece per antenne tipo groung plane o ⅝, le delta loop.




________________________________________________________



Balun in ARIA 1:1



Un balun in aria con rapporto 1 a 1 per una potenza massima di 200W

Il supporto è un tubo (RF resistente) del diametro di 40mm e della lunghezza di 18cm.

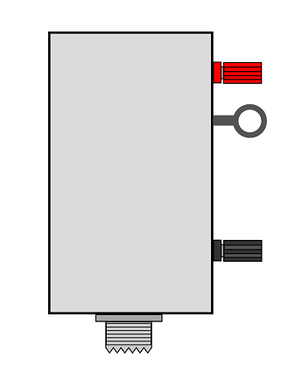

Si costruiscono 2 coperchi, su uno sarà montato un connettore SO239, mentre sull'altro due boccole.

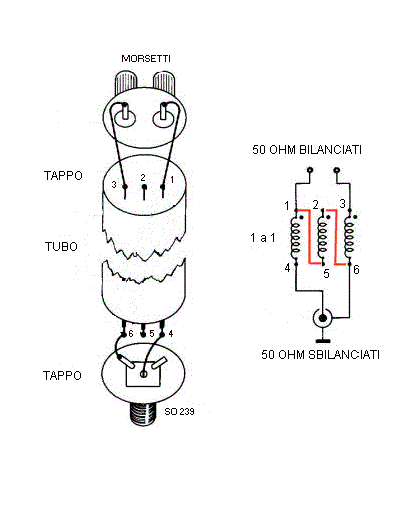

Per i collegamenti elettrici fate riferimento all'immagine seguente.

Il filo da usare è da 1mm  isolato,

Le tre 'bobine' vanno costruite avvolgendo tre fili affiancati uno all'altro formando delle bobine da 16 spire.


Per bloccare il tutto usate la solita colla epossidica, poi quando è tutto collaudato, completate l'opera con un paio di mani di vernice.

Per poter usare una potenza maggiore circa 1KW, si dovrà usare un tubo di supporto del diametro di 60mm e della lunghezza di 25cm.


________________________________________________________


Balun in ARIA con rapporto di trasformazione 4:1


Un balun in aria con rapporto 1 a 4 per una potenza massima di 200W
Il supporto è un tubo (RF resistente) del diametro di 40mm e della lunghezza di 18cm.
Si costruiscono 2 coperchi, su uno sarà montato un connettore SO239, mentre sull'altro due boccole.
Per i collegamenti elettrici fate riferimento all'immagine a sinistra.
Il filo da usare è da 1mm con isolato.
Le 2 'bobine' vanno costruite avvolgendo due fili affiancati uno all'altro formando delle bobine da 16 spire.

Per bloccare il tutto usate la solita colla epossidica, poi quando è tutto collaudato, completate l'opera con un paio di mani di vernice.
Per poter usare una potenza maggiore circa 1KW, si dovrà usare un tubo di supporto del diametro di 60mm e della lunghezza di 25cm.

________________________________________________________




______________________________________________________





________________________________________________________

Balun in tensione o in corrente



Il balun cosiddetto in tensione utilizza un trasformatore.

Il centrale e la calza interna trasportano una corrente che transita nell'avvolgimento di sinistra, generando un campo elettromagnetico nel nucleo.







Questo genera una corrente equivalente nell'avvolgimento di destra, che perì ha solo i rami del dipolo su cui agire.

Della stessa famiglia fanno parte anche gli autotrasformatori, che hanno avvolgimenti non separati in DC ma che hanno lo stesso funzionamento in AC del trasformatore di cui sopra.

Variando il rapporto tra numero di avvolgimenti sui due lati, questo dispositivo puì anche svolgere la funzione di trasformatore di impedenza oltre a quella di balun.

I balun in corrente sono anche detti choke, che in inglese vuol dire "strozzare": infatti operano "strozzando" il passaggio alle correnti esterne al coax.



________________________________________________________

http://www.iz2uuf.net/article11.html



________________________________________________________________________________________________________________





BALUNS TEORIA E PRATICA

(Pubblicato su Radio Rivista 4-5-6/2011)



http://www.arifidenza.it/ProgettiSoci/IW2FND/BALUNS.pdf



AUTORE: IW2FND
