Una carrellata di foto video progetti e idee per la realizzazione di BOBINE di accordo per antenne verticali.
________________________________________________________________________________________________________________
Fai le tue bobine
in aria o bobine di carico per antenne

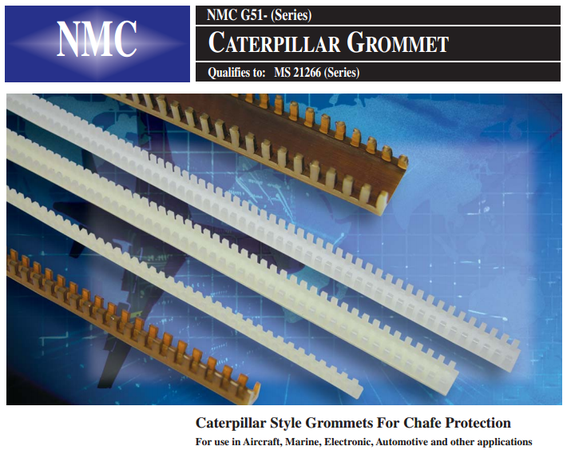

utilizzando le strisce Caterpillar Grommet !

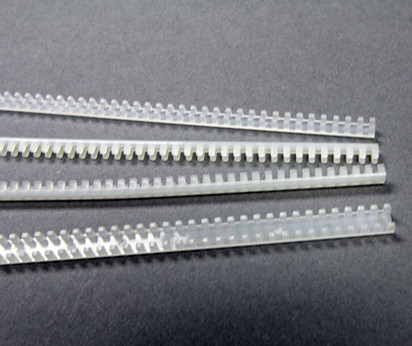

Chiamate anche occhielli flessibili, o boccole elastiche, edge protection, ecc..

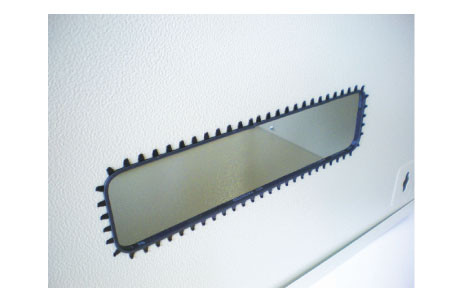

Questi "gommini" sono utilizzati da installatori per formare boccole di protezione intorno ai bordi dei fori tagliati in lamiera, e sono disponibili in strisce che vengono tagliate alla lunghezza desiderata coprire un bordo grezzo o tagliente. Le loro tacche equidistanti hanno una forma ideale come supporto per il filo di rame per le bobine.

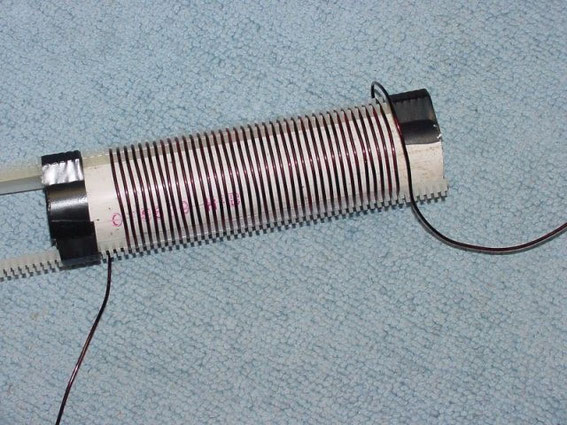

Avvolgere temporaneamente il supporto cilindrico (del formato che avete bisogno) in carta oleata fissando le strisce caterpillar con del nastro
Inserite il filo di rame fino in fondo nelle guide seguendo il progetto che volete realizzare
Fissare il filo sui supporti usando una colla adatta.
Quando la colla sarà asciutta sfilare il supporto e la carta per ottenere una bobina ben fatta.
Si possono ottenere bobine di qualsiasi diametro, dimensioni o lunghezza, basta usare le supporti più grandi e più strisce.
________________________________________________________
http://www.qsl.net/k0ff/Loading%20Coils/
________________________________________________________
________________________________________________________

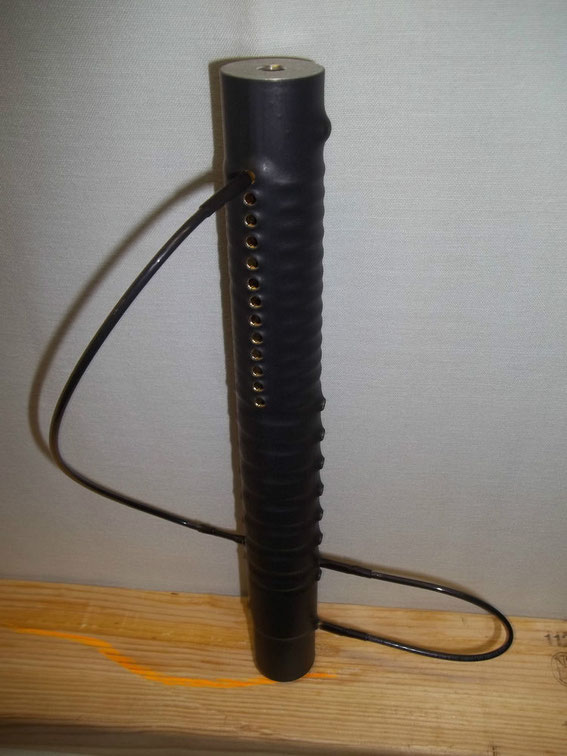

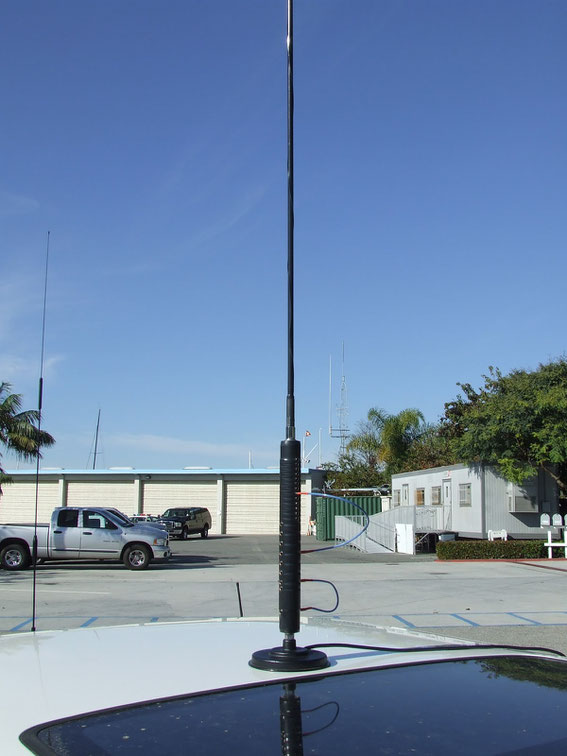

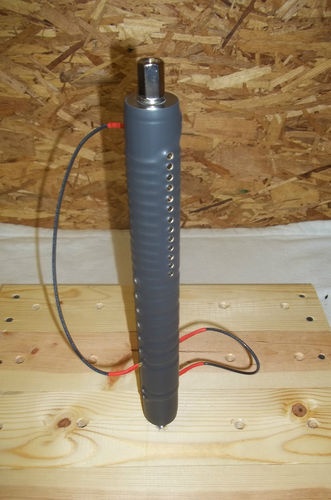

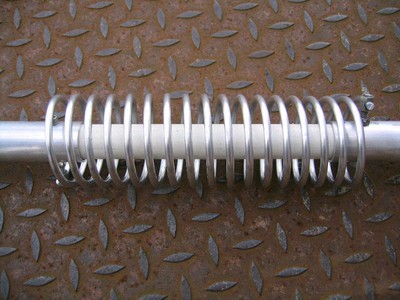

Bobina per AD5X Vertical
________________________________________________________
https://ad5yu.wordpress.com/2007/01/14/home-brew-loading-coil-for-ad5x-vertical/
________________________________________________________
________________________________________________________
________________________________________________________
VIDEO COSTRUZIONI BOBINE di CARICO
