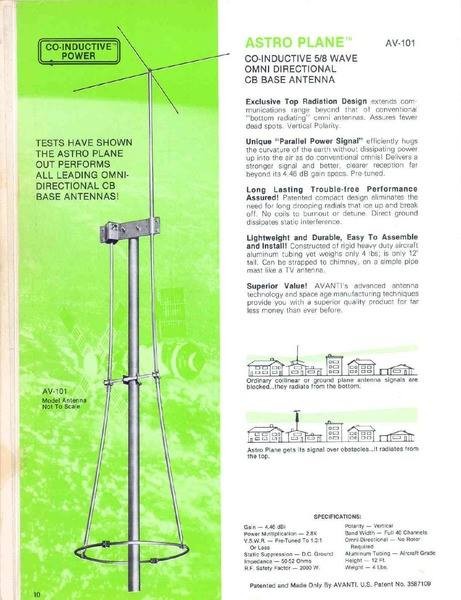

Antenna per i 27MHz in commercio negli anni 70-80, di produzione americana (AVANTI), replicata per l'Europa dalla spagnola TAGRA.

In Spagna si vendeva anni fa, sotto la marca  TAGRA GRAUTA modelo: BT-101-103,

Un'antenna molto apprezzata da alcuni, odiata da altri, ma comunque piccola, compatta di appena, 3,60 m., Senza aggiustamenti.

Tipo 5/8

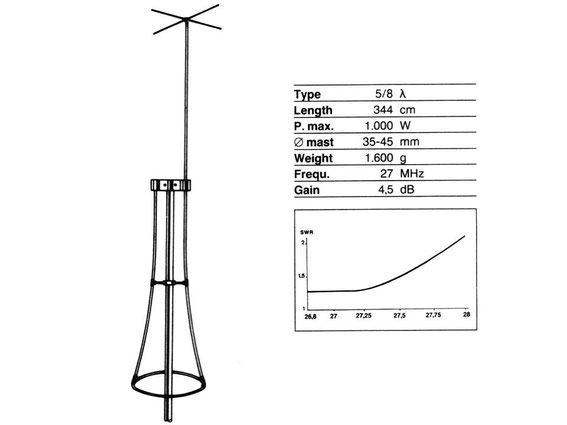

Frequency 26-28 Mhz

Power 1000W

Gain 3.5 dBd (5.65 dBi)

Polarisation Vertical

Impedance  50 ohm

Band Width 2000 Khz

S.W.R 1,3:1

Radiator lenght (mm) 3433

Type of connectionUHF tipo / type PL

weight (gr.) 1940

________________________________________________________

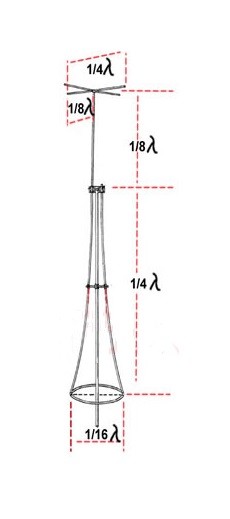

L'antenna brevettata nel 1971, è costituito da un elemento superiore di 1/8 di lunghezza d'onda, dopo di che un carico è posto in una croce, formata da 4 elementi di lunghezza 1/16 onda.

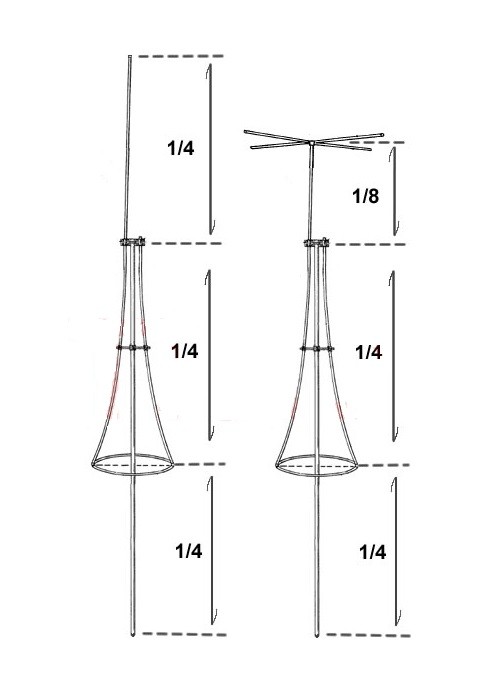

La parte centrale dell'antenna è costituito da due elementi di 1/4 onda che sono separati progressivamente decrescenti altezza di unirsi in un anello 1/16 della lunghezza d'onda di diametro.

L'elemento superiore 1/8 onda unisce uno significa 1/4 elementi onda.

Inoltre, un albero di supporto, che è parte dell'antenna deve essere posizionata nel punto di alimentazione accoppiato alla giunzione tra il corpo superiore e la parte mediana.

È a questo punto che collega la schermatura del coax di alimentazione  all'antenna. Il centro è collegato al coassiale significa che nessuna estremità è collegata al corpo superiore.

http://www.cb27.com/tecnica/astroplane



DETTAGLI COSTRUTTIVI:

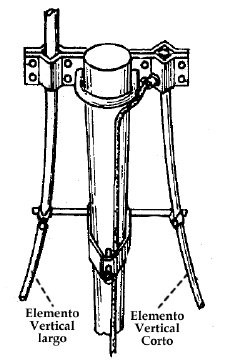

Come mostrato in Figura, due lamiere da avvitare tra loro, stringono i tubi che formano l'antenna.

Un morsetto di ottone (arancione nella figura) è saldato al centro del connettore PL. Questa clip è a forma di C, cioè un cilindro avente una scanalatura su un lato, in modo che quando la gomma isolante  viene premuta,  premono sulle lamiere

 Questo morsetto di ottone, si connette saldamente al tubo corto di alluminio.
