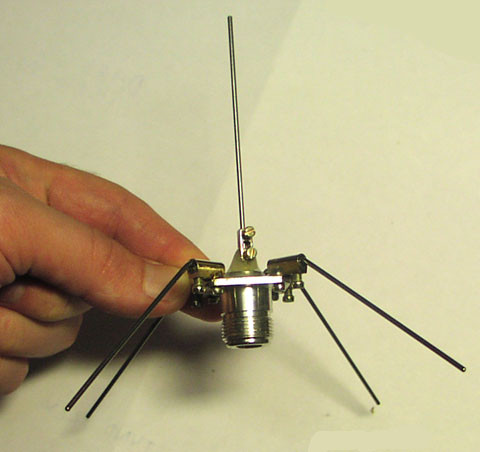

Antenna realizzata per la banda ISM  usatao negli Stati Uniti (940-980MHz) .

Molto "delicata" nella taratura, infattispostando l'elemento radiante di pochi mm su o giù  si spusta la frequenza di risonanza di qualche DECINA di  Mhz...

Le dimensioni degli elementi si ricavano dalla nota formula:

300 / frequenza in MHz = lunghezza d'onda in metri

il risultato diviso 4 e otteniamo la lunghezza.

Questo calcolo funziona bene per frequenze tra 500 e 1500Mhz

a frequenza più bassa è bene moltiplicare lal lunghezza per 0,9 o per 0.95 per ottenere la lunghezza reale, questo fattore dipende sia dallo spessore del filo sia dal materiale utilizzato.

In questa realizzazione, stilo e radiali realizzati in acciaio armonico.

E' stato usato uno spesso strato di resina epossidica per rafforzare il più possibile il radiatore.

________________________________________________________

http://www.webx.dk/oz2cpu/ant940/ant940.htm
