HF - Broadband Butterfly Terminated Dipole

________________________________________________________









Antenna BBTD

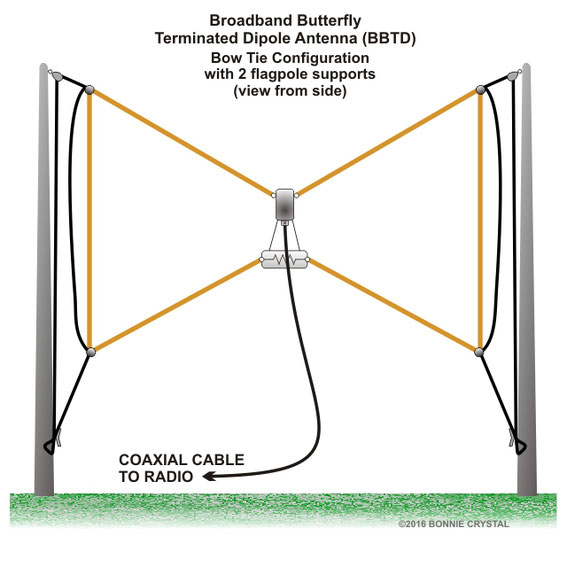

L'antenna a banda larga BBTD Dipolo a farfalla con terminatore, è stata inventato da Bonnie Crystal (KQ6XA).

Si tratta di un tipo di 'antenna per ondecorte, simile ad un'antenna dipolo ripiegato terminato (T2FD o TFD).

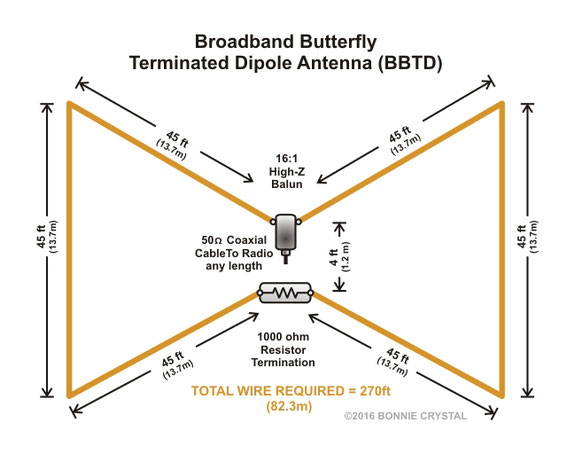

Ma, l'antenna BBTD è composto da elementi triangolari o di forma irregolare, invece di elementi rettangolari strette. La geometria triangolare ha molti vantaggi strutturali ed elettriche in un T2FD comuni:



  1. Non ci sono crocette, rendendo più facile da costruire che un T2FD.
  2. guadagno di efficienza di radiazione di circa +2 dB meglio di un T2FD.
  3. Meno visibilmente invadente e più furtivo di un T2FD.
  4. Buono l'angolo alto prestazioni regionale NVIS sotto 14MHz.
  5. Buona prestazione DX a 14MHz e superiori.
  6. Bassa frequenza ginocchio attenuazione di T2FD della stessa lunghezza.
  7. curva SWR liscia e ben assortita.
  8. diagramma di radiazione omnidirezionale.





________________________________________________________



http://hflink.com/antenna/#BBTD
