HF - Delta Loop

________________________________________________________



Le Delta Loop sono antenne  a banda singola per le HF.

Tipicamente, sono realizzate con i lati uguali (un triangolo equilatero)

(ma esistono anche multibanda e con i lati differenti..)





________________________________________________________



Le Delta Loop richiedono una lunghezza d'onda completa di filo

(1005 / frequenza = piedi o, per esempio 1005 / 14.200 = 70.77 ).

L'impedenza del punto di alimentazione, varia dai 70 ohm ai 100 ohm.

Per adattare queste impedenze ai 50 Ohm richiesti dai TRX

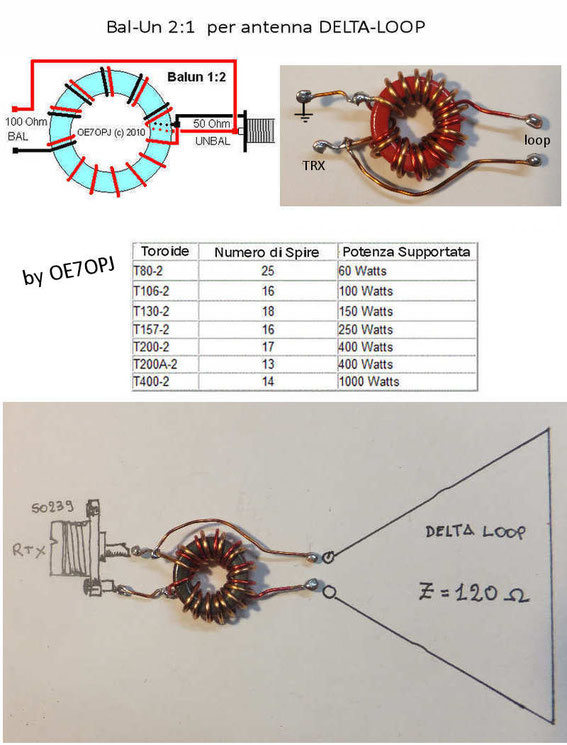

si può impiegare una tratto calcolato di coassiale a 75 ohm,  o, meglio ancora, un balun 4:1.

Per gli operatori che cercano un guadagno su un dipolo standard, la delta loop  è una scelta eccellente (quasi 3,5 Db di guadagno su un dipolo).

La maggior parte delle radiazioni tende ad essere sui componenti orizzontali.





La maggior parte delle radiazioni tende ad essere sui componenti orizzontali.

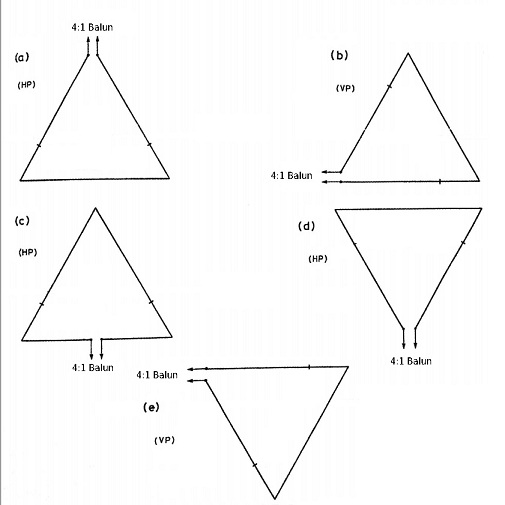

Le configurazioni delle fig B - E  sono Polarizzazioni Verticali PV

mentre le fig A - C - D  sono Polarizzazioni Orizzontali HP



 La radiazione massima di tutte le configurazioni di Delta Loop sarà di 90° da entrambi i lati del piano del ciclo.

Queste antenne anche in genere funzionano molto bene sulla loro seconda armonica; ovvero un Delta Loop per 14.000 MHz funziona anche bene a 28.000 MHz.

Ma ricordatevi che non sono antenne a banda larga e che le prestazioni della seconda armonica non prevedono prestazioni a più bande.



________________________________________________________



https://www.amateurradiosupplies.com/delta-loop-antenna-s/104.htm

________________________________________________________________________________________________________________







________________________________________________________

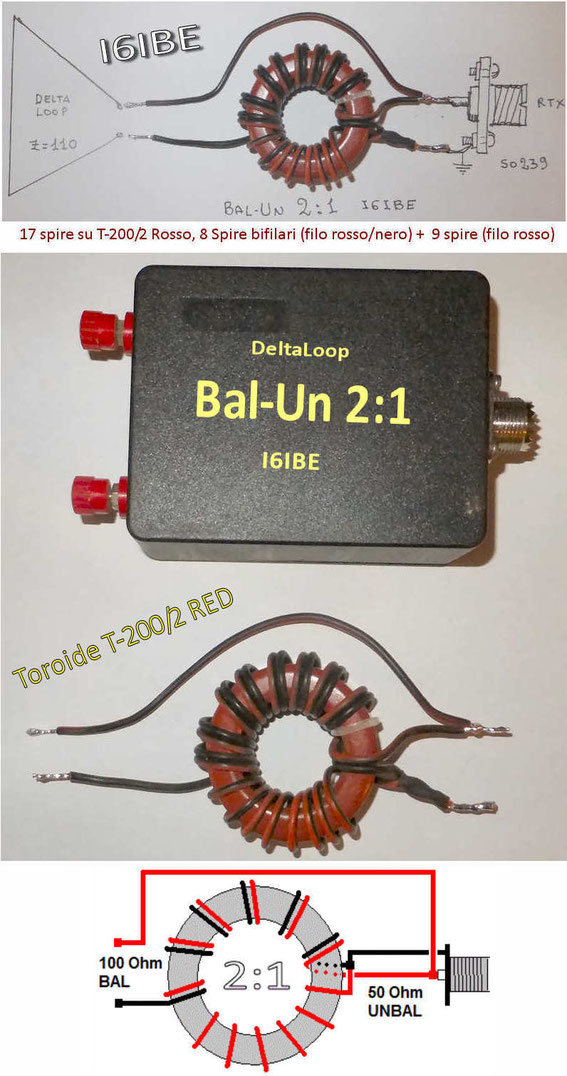

http://www.radioamatoripeligni.it/i6ibe/deltaloop/deltaloop.htm
