Antenna DOUBLET  HF 10m-80m

______________________________________________________

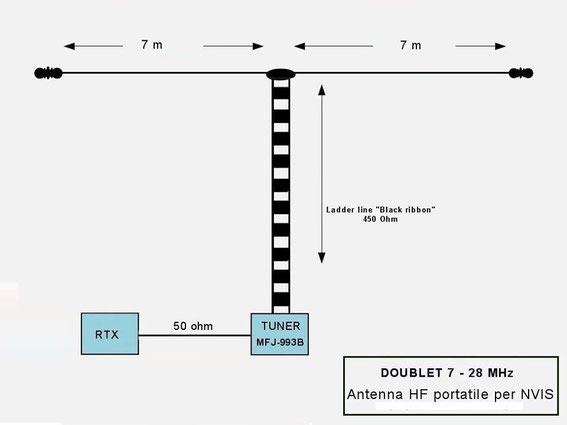

La Doublet antenna (chiamata anche Double Zepp) è  un dipolo multibanda  alimentato al centro da una linea bifilare da 300 Ohm.

Tale antenna risale agli albori del radiantismo, infatti  venne pubblicata sull'ARRL Antenna Book numero di Dicembre 1935, nella sezione "Multiband antennas".




Le misure dell'antenna non sono critiche; la misura ideale per ogni singolo braccio sarebbe 20m, ma anche con soli 15 metri per braccio si opera tranquillamente dagli 80m ai 10m con buoni risultati.

La piattina 300 Ohm 6m.


Come tutti i dipoli NVIS andrebbe installata ad almeno 0.1 lamba, quindi almeno 8 metri (per gli 80m).

Per l'uso  NVIS  5 metri da suolo sono sufficienti.


La Doublet costituisce  un'ottima antenna per le operazioni HF portatili, anche in caso di emergenza.

Facilmente costruibile sul campo, la Doublet è un'antenna multibanda da tenere sempre presente per attivare velocemente ed efficacemente una stazione HF portatile.

______________________________________________________

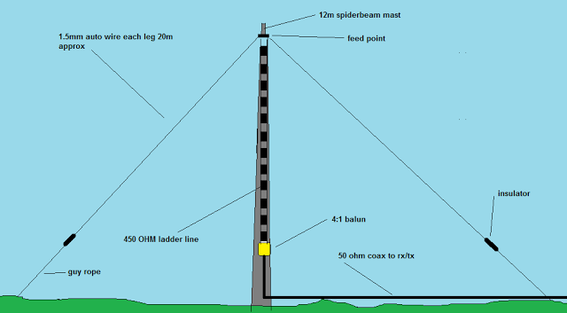

DOUBLET "V inverted"




Un'antenna multibanda adatta per un uso portatile.

Può essere utilizzata per i 10m fino agli 80m.

Nota:

prima del TX-RX  inserire un accordatore d'antenna.

Materiali utilizzati:



1 x 10m Canna da pesca fibra di vetro ( o supporto isolato)

2 x 20m cavo elettrico da 1,5mm

2 x 3m cavo per tiranti

2 x isolatori

1 x 4:1 balun

1 x 10m di piattina 450 ohm  (300 ohm)

1 x rg-58 cavo coassiale

_______________________________________________________

_______________________________________________________









________________________________________________________

________________________________________________________





THE RANDOM WIRE DOUBLE ZEPP ANTENNA





Dipoli alimentati con una linea di filo aperta sono chiamati

"Double-Zepp" o "Doublet". Il dipolo (2 x Xm ) può avere qualsiasi lunghezza, l'alimentatore di filo aperta (2 x Ym ), troppo.

È possibile scegliere le lunghezze come le vostre strutture locali consentono.

Al punto di alimentazione ZZ è un caso impedenza Z, che può essere adattata ai 50 Ohm con un sintonizzatore antenna.



Dobbiamo differire diversi casi:

1. L'impedenza è molto bassa.

Questo è difficile da compensare e le perdite saranno alte.

2. Abbiamo impedenze da 15-100 +/- j X Ohm.

In questo caso un balun 1:1 è la scelta giusta.

3. Abbiamo impedenze medie (200-600 +/- j X Ohm).

Si possono adattare  senza problemi con un accordatore.

4. L'impedenza è molto alta (> 1 KOhm).

La maggior parte dei accordatori hanno difficoltà e la tensione nel sistema di corrispondenza è estremamente elevata.



Ma come possiamo calcolare le impedenze in ZZ? Il primo metodo è "prova ed errore". Collegare l'accordatore sintonizzatore e cercare di far corrispondere il sistema.In molti casi, che avrà successo, ma può essere che alcune bande non possono essere sintonizzati.

Poi fare l'alimentatore più o meno lunghi e provare di nuovo.
