Antenna EH Star per i 40m
________________________________________________________

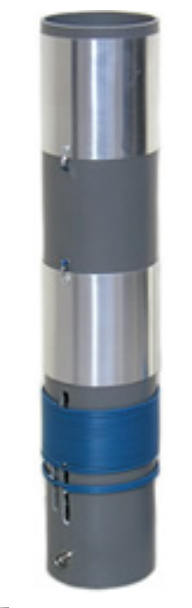

Un'antenna di soli 50 cm utilizzabile sui 7MHz, anche in interno.
L'efficacia di tale antenna è sicuramente inferiore a quello di un dipolo ben installato in esterno , ma è comunque un mezzo di fare qso sulle bande HF.
Diversi siti web hanno già analizzato l'aspetto teorico con sufficienti spiegazioni, spesso contraddittorie in materia.
Ecco dunque una semplice descrizione di una realizzazione pratica che vuole essere centrata sulla sperimentazione.
Materiale occorrente:
1 tubo in PVC GRIGIO (non contiene carbone)
diametro 10mm e lungo circa 50cm
1 connettore SO239 da pannello
1 foglio di alluminio da 0,5mm da cui ricavare due rettangoli da 32,9 x 10 cm
- una dozzina di rivetti corti da 3mm
2 capicorda a U adatti al filo da 2.5mm2
1 tubo di colla cianoacrilica.

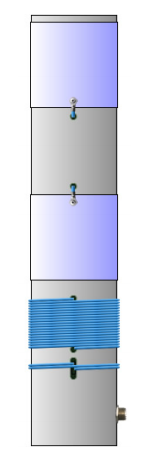

Dimensioni e preparazione del tubo:
Dopo aver disegnato i diversi fori sul pvc, fori
sono trafitto e la SO239 di chip o BNC, installato.
Nel corso della ricerca di frequenza di risonanza, sarà necessario accorciare l'ultima spira della bobina principale e ovviamente, sarebbe necessario realizzare molti fori.
Al contrario una fessura verticale sarà in grado di
permettere alla bobina di scorrere per trovare il miglior ROS.
Cilindri

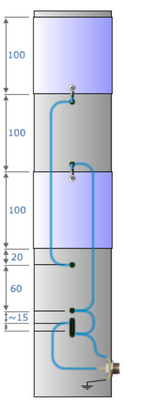

I cilindri hanno altezza 100 mm.
La circonferenza del tubosarà: 3,14x100 = 314 millimetri a cui si aggiungono15 millimetri di sovrapposizione per il fissaggio.
È pertanto necessario tagliare due rettangoli di
100x329mm. Il taglio può essere fatta con un buon paio di forbici. (o con un buon taglierino).
Il formatura dei cilindri può essere fatta con un tubo del
diametro inferiore permettendo così di "pre-formare" i fogli
di alluminio. Possono anche fissare i fogli sul tubo con la
ausilio di una cinghia durante il fissaggio.
La messa a punto di frequenza è realizzata accorciando a poco a poco i giri della parte inferiore della bobina disintonizzazione. (È possibile che fori supplementari siano necessari)
Per ogni modifica della bobina di sintonia sarà necessario cercare il minimo SWR.
Per farlo, far scorrere la bobina sorgente tentativi successivi, allontanandolo o avvicinandolo alla bobina di sintonizzazione.
Utilizzare un ponte rumore o un analizzatore di rete.
Si ottiene così una indicazione di frequenza concordato e impedenza
la misura singola.
Infine, è preferibile completare la regolazione di questa antenna con
la lunghezza del coassiale che sarà utilizzato e l'antenna posizionata sul suo
posto finale di emissione.
Ostacoli circostante, posizione coassiale rispetto alla antenna, la sua lunghezza, ha un impatto sulla sintonizzazione dell'antenna.
Il coassiale non è quindi esente da splendore ed è prevedere
possibile HF restituisce se si utilizza un microfono amplificato prato.
Questi problemi possono essere minimizzati collegando la massa di SO239 con la terra.
