Dopo diversi tentativi di costruire una C-Pole multibanda C-Pole alla fine prova e riprova è nata la   H-Pole Multibanda .

Usando le C-Pole per diverse frequenze, ognuna deve essere  essere alimentata con linee di alimentazione separati oltre a balun separati.

In un primo tentativo ho alimentato l'H-pole nel centro con una linea a scaletta.

La C-Pole è una antenna risonante, mentre l'H-Pole è non risonante e deve essere abbinata con un accordatore.

I Materiali utilizzati per la H-Pole sono simili alla  C-Pole, di solito canne da pesca in fibra di vetro, tubi in PVC...etc

I primi risultati sono molto promettenti, contatti con rapporti segnale eccellente in pochi minuti su tutte le bande eccetto 80m abbinata ad un accordatore automatico SG-239.

Collegando la metà inferiore del H-Pole al connettore di terra, la metà superiore verso il lato "caldo" del uscita del sintonizzatore.

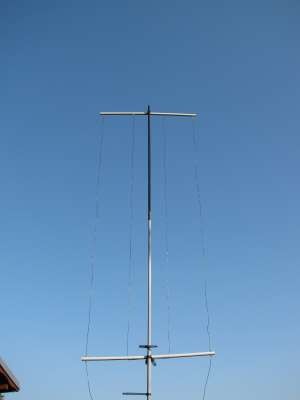

Aspetto della H-Pole   [Fili accentuata per una migliore visibilità]

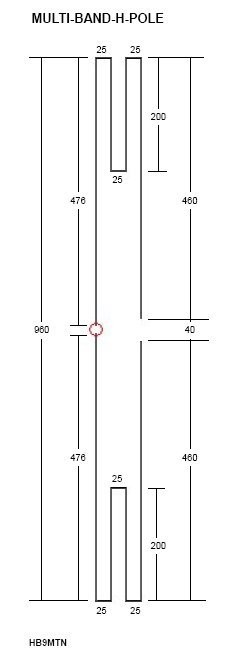

Dimensioni

l'H-Pole  alimentata al centro con la linea di alimentazione a scaletta, lunga 520 centimetri.

________________________________________________________

Un giorno  Peter (HB9CET) chiese:

"Perché non si alimenta dal basso?"

Si è cercato  il miglior punto di alimentazione intorno alla parte inferiore dell'antenna e venne scoperto un punto ottimale, sia elettricamente che meccanicamente: il filo orizzontale inferiore :

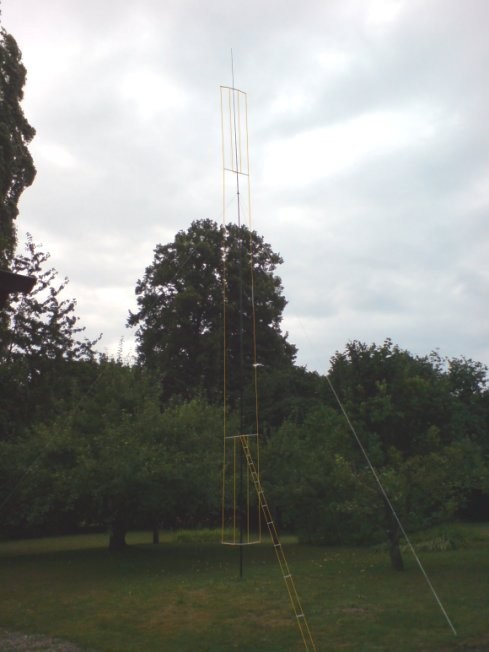

Aspetto della  H-Pole alimentata fuori centro (25%/75%)

con la linea a scaletta, distanza da terra 50 centimetri.

[Fili accentuati per una migliore visibilità]

________________________________________________________
