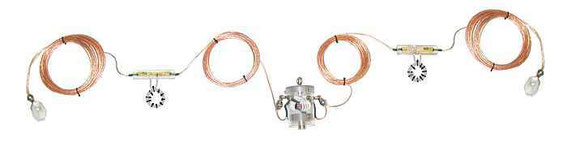

HF - Kelemen antenna - dipoli

________________________________________________________

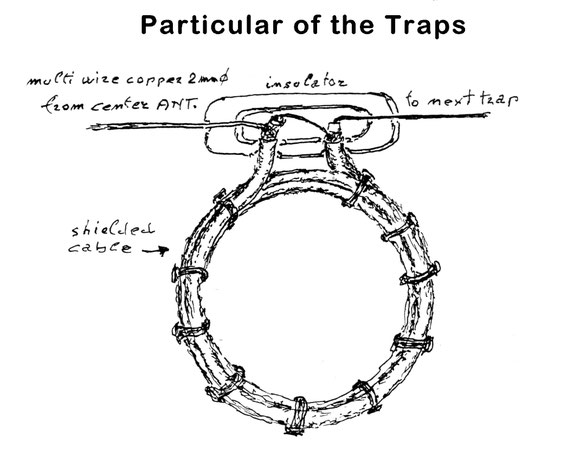

Le antenne Kelemen, sono antenne fatte con trappole  di cavo coassiale (con isolamento in teflon).

Le trappole coassiali sono molto leggere rispetto alle trappole tradizionali, permettendo di istallare l'antenna ad una migliore altezza media fuori terra.

Molti OM preferiscono questa soluzione perché di solito è sufficiente un semplice mast in fibra di vetro per sorreggere l'antenna.

Le speciali trappole delle antenne Kelemen, hanno un alto Q e le perdite, di conseguenza, molto  basse.

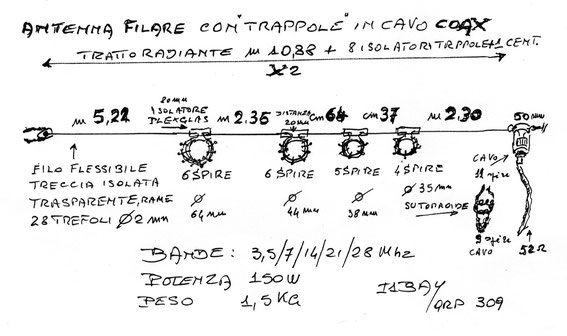

I1bay
I1bay

________________________________________________________________________________________________________________

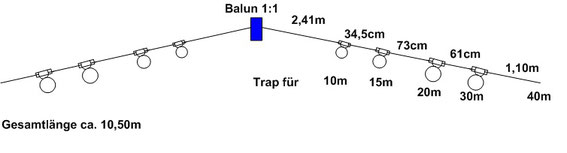

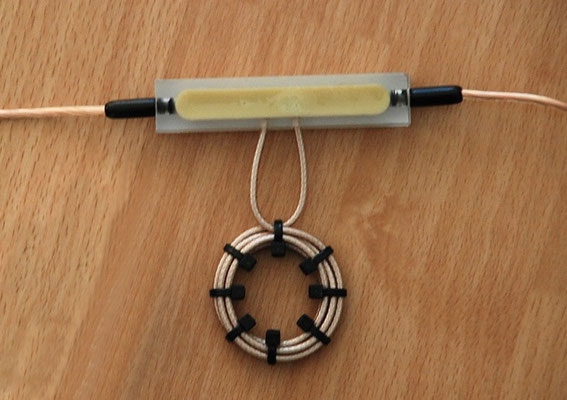

Antenna dipolo con trappole self-made realizzate con cavo coassiale  RG-316i

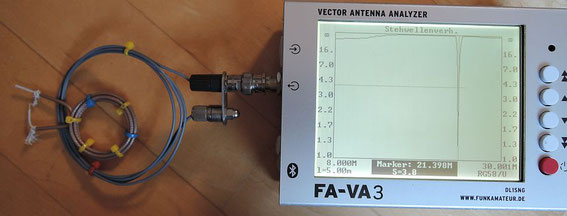

Le trappole sono misurati per mezzo di una bobina di accoppiamento in antenna con analizzatore FA-VA3.





Come valori di riferimento qui sono i miei risultati: I valori sono indicativi, non una garanzia:



10m Trappola 4 WDG. 47,4cm RG 316

12m Trappola 4 WDG. 52 centimetri RG 316

15m Trappola 4 WDG. 60,5 centimetri RG 316

17m Trappola 4 WDG. 68,5 centimetri RG 316

20m Trappola 4 WDG. 82,5 centimetri RG 316

30m Trappola 5 WDG. 104 centimetri 316 Rg

per i 40m Ho ferita ancora non trappola, perché non ho spazio per un antenna 80m.



Linktips: http://www.qsl.net/ve6yp/index.html

               http://degood.org/coaxtrap/
