Antenna LONG WIRE - RANDOM WIRE

________________________________________________________



L'antenna LONG WIRE (o beverage)  è una antenna funzionale, economica e facile da realizzare, ideale per chi si interessa alle trasmissioni in HF (onde corte).



La constuzione di una Long Wire e' abbastanza semplice e veloce, infatti l'antenna e' costituita principalmente da un LUNGO FILO (...) lungo più o meno dai 10 ai 50 metri con la sola aggiunta di un adattatore sulla linea di discesa verso il TRX.



esempio long wire



L'antenna formata dal solo filo presenta un'impedenza di circa 400-600 Ohm, quindi necessita di un adattatore di impedenza di 9:1 per avvicinarla al valore richiesto di 50 Ohm.



La misura del filo è legata allo spazio che abbiamo a disposizione, la regola è quella di usare la massima lunghezza possibile, evitando delle lunghezze particolari che possono creare problemi di armoniche (vedi di seguito).

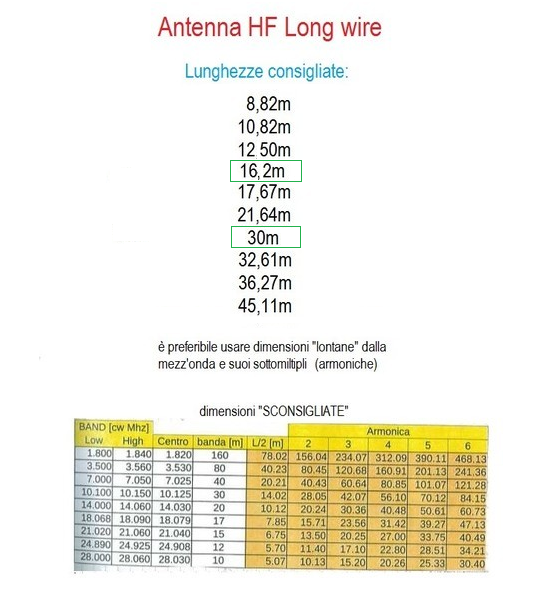

Le lunghezze del filo più comunemente utilizzate

sono:  30m o 16,2m.



Per realizzare l'adattatore UN-UN 9:1 è necessario un toroide Amidon T-200 (rosso) e seguire il progetto qui sotto.  (comunque, vanno bene tutti i trasformatori di impedenza 9:1).



E' bene inserire un balun Choke dopo il trasformatore per evitare rientri di RF verso l'apparato.


9:1



altro tipo di 9:1












Provare ad installare l'antenna in  tre modi diversi:

1)  con il polo negativo a massa,

2)  con un filo di  contrappeso lungo minimo di 9 metri

3)  con polo negativo non connesso a nulla.

In questa ultima configurazione il cavo coassiale  fungerà da contrappeso, ma dovrebbe essere lungo almeno 18,5m.



 MISURE IN PIEDI MOLTIPLICARE PER 0.303 PER OTTENERE I MT.

________________________________________________________



ALTRE  MISURE CONSIGLIATE e SCONSIGLIATE  by VE3EED

stavolta in FEET:



Per una buona filare, bisogna stare lontano dalla  mezza lunghezza d'onda su qualsiasi frequenza! Pertanto, le seguenti misure sono da evitare! (feet):


La tabella seguente rappresenta le lunghezze "mezz'onda" e multipli che   NON si devono utilizzare!


Frequenza MHz 1/2 onda 2 ° multipla 3 ° multipla 4 ° multipla

1.9

246

492

738

984

3.8

123

246

369

492

7.2

65

130

195

260

10.1

46

92

138

184

14.2

33

66

99

132

18.1

26

52

78

104

21.3

22

44

66

88

24.9

19

38

57

76

28.5

16

32

48

64


Eccoli in ordine:

16 19 22 26 32 33 38 44 46 48 52 64 65 66 76 78 80 88 92 95 96 99 104 110 112 114 123 128 130 132 133 138 144 152 154 156 160 165 171 176 182 184 190 192 195 198 208 209 220 224 228 230 231 234 240 242 246 247 256 260 264 266 272 276 285 286 288 304 308 312 297 320 322 323 325 330 336 338 342 352 361 363 364 366 368 369 374 380 384 390 396 399 400 414 416 418 429 432 437 440 442 448 455 456 460 462 464 468 475 480 484 494 495 496.



Misure CONSIGLIATE: (feet)

 29  35.5  41  58  71  84  107  119  148  203  347  407  423


________________________________________________________



http://www.hamuniverse.com/randomwireantennalengths.html

________________________________________________________

________________________________________________________





Antenna Random Wire 40-6m



Un'antenna di fortuna facile da realizzare e installare?



La soluzione più semplice è un radiatore di 8,8 metri fissato in verticale su un supporto in vetroresina (la classica canna da 10m) e collegato ad un UN-UN 9:1 trifilare.

Prolungare a 16,2 metri porta sicuramente dei vantaggi, in particolare sulle bande basse e sulla possibilità di trovare un maggior numero di punti di risonanza.

Naturalmente, per rispetto della fisica, se l’installazione è orizzontale, l’altezza da terra deve essere la maggiore possibile.

Se verticale, creare sempre un sistema di contrappesi o radiali. ne basta anche solo uno, lungo circa il 10% più del radiatore e disposto a terra.

Ricordo che il radiale/contrappeso entra in gioco anche nella variazione della risonanza e dell’impedenza, procedere quindi sperimentalmente per ottenere il risultato migliore. Un analizzatore d’antenna un sicuro supporto!



L’avvolgimento del toroide è stato realizzato con 8 o 9 spire (valore non critico) trifilari su un  Amidon T200-2 (rosso) sostituibile anche con un T130-2. I tre fili devono essere mantenuti paralleli aiutandosi con nastro o guaina termoretraibile. Avendo a che fare con 9 spire trifilari il totale è di 27 spire.

In uscita è previsto un morsetto in parallelo allo schermo per agevolare la connessione del contrappeso.

L’un-un permette di ridurre l’impedenza del singolo filo a valori accettabili. Il valore medio di 450 ohm è adattato a 50.

Ovviamente  nella realtà raramente si lavora a 450.

Di fatto i valori sono molto più elevati (talvolta anche minori), ma l’accordatore ha sicuramente un lavoro più agevole da svolgere e l’efficienza ringrazia…



Sul web ne esistono varie interpretazioni ma due punti devono essere sempre ben chiari:

1 - é una antenna non risonante per costruzione quindi il radiatore non deve mai avere una lunghezza pari a mezz’onda (o quarto) delle bande usate.

Non usare MAI 10m di filo o altra lunghezza che rientra nelle bande in uso, pena valori di impedenza anomali e ingestibili con ricadute anche in termini di efficienza!

2 - Servono un choke e l’accordatore. Il primo si potrebbe anche infilare nel contenitore ottimizzando gli spazi.



In uscita al posto del solito connettore da pannello ho usato direttamente 30 cm  di h155 gia intestato reperito tra gli avanzi. L’antenna è facile da realizzare: avendo tutto il materiale disponibile, dall’idea al collaudo meno di mezz’ora.





Per quanto riguarda la lunghezza ideale del radiatore è bene partire dalle indicazioni fornite da alcune tabelle disponibili sul web, basate su sperimentazione e calcoli di compatibilità.



Un suggerimento di base può essere rappresentato da:



8,8 / 11 / 13 / 16,2 / 18 / 22 / 26 / 27 / 30 / 33 / 38 /45 / 54

che permettono un agevole adattamento su tutte le bande; limitandosi ai 40 metri o per spazi ridotti 8,8 e 11 metri sono le lunghezze ideali. Ripeto sono misure di base intorno alle quali lavorare per ottenere il risultato migliore.

Non pretendere di arrivare all’1:1  senza accordatore! si può arrivare vicini in talune bande ma non ovunque……

VK6YSF ha pubblicato un grafico sul quale sono evidenziate, banda per banda, le lunghezze non utilizzabili;

eccola. alla base la frequenza, a sinistra i metri, i pallini indicano le lunghezze da evitare.

la prova é stata effettuata installando il radiatore da 8.8 metri in verticale sulla canna da 10m.

Contrappeso variabile da 5 a 10 metri,  choke e circa 7 metri di RG-223.

Senza particolari ottimizzazioni in 40,15 e 10 metri si ottiene un ros compreso tra 1.5 e 2.2, ben gestibile senza accordatore, e con una ottima resa in particolare in 40.

In 17 si è prossimi alla mezz’onda e si sale oltre il 4. In 20 e 30 metri la lunghezza non è ottimale e si ottiene circa 4.

Choke a accordatore provvedono a linearizzare il tutto ma chiaramente su queste ultime due bande l’efficienza ne risente.

Con piccole variazioni sulla lunghezza del radiatore è possible farle rientrare in carreggiata.



AGGIORNAMENTO

le polveri di ferro non sono il materiale migliore per linearità,

decisamente meglio la ferrite

Il problema della linearità di risposta di un UN-UN è essenzialmente nel rapporto tra l’impedenza del primario e quella del secondario, che deve essere pari almeno a 5. Considerando un valore medio (teorico) di 500 ohm in ingresso, l’impedenza del primario dovrebbe essere di almeno 2500 ohm.

per saperne di più http://www.electronics-tutorials.com/basics/wide-band-rf-transformers.htm



Verifichiamo caso per caso, dati Amidon alla mano, i valori ottenibili con i singoli toroidi



7.050Mhz
27 spire AL Ω colore
T130-2 11 355 rosso
T130-6 9.6 310 giallo
T200-2 12 387 rosso
T200-6 10.4 335 giallo
FT140-43 885 28578 *
FT140-61 150 4843 *
FT240-43 1075 34714 *
FT240-61 170 5490 *













AL= Fattore di induzione



come si nota, quelli in ferro sono totalmente inutili. la serie 43 è inadeguata in quanto l’impedenza che si ottiene è troppo elevata per il tipo di applicazione.

Ne emerge che la serie 61 è probabilmente la migliore.

Valori maggiori di induttanza garantiscono una migliore qualità del trasformatore.

I valori sono riferiti a 7 Mhz come esempio, ovviamente a frequenze più alte o più basse varieranno in proporzione. quel che importo è che il rapporto I/O rimanga costante.



In conclusione, se si vuole utilizzare una random wire indipendentemente dal rapporto di trasformazione che si ottiene, facendo fare il lavoro sporco all’accordatore, si può usare qualsiasi toroide si abbia sotto mano.



Se invece l’obiettivo è realizzare un UN-UN che garantisca il corretto rapporto di trasformazione 9:1 e una risposta per quanto possibile piatta, serve per forza la ferrite.





________________________________________________________



https://www.iz2zph.eu/antenna-random-wire-40-6m/

________________________________________________________________________________________________________________





________________________________________________________





Costruire un'antenna LONG WIRE





Lunghezze utilizzabili per il filo:  16,5m  o 30m



Scatola Balun



BALUN  9:1



Isolatore lato Balun

Isolatore lato carrucola



________________________________________________________________________________________________________________




LONG WIRE 9.2m






________________________________________________________



www.ai4ji.com/Projects/antennas/shortyforty.htm

________________________________________________________________________________________________________________





LONGWIRE

(anche) di piccole dimensioni



 Un UNUN 9:1 si può realizzare con ogni tipo di ferriti... I nuclei utilizzati sono varie: bastoncini di ferrite, toroidi Amidon FT e T  e persino ferriti prelevate da un  vecchio televisore ( trasformatore EAT)

Magnetic Longwire Balun



Tabella SWR che riporta i valori di ROS alle varie frequenze e con varie lunghezze di filo (estratta dai manuali di antenne longwire commerciali ):

 Nuclei provati per realizzare l'UNUN:



Toroidi Amidon  (T200-2, T130-6, FT140-43, FT240-43)

Toroidi sconosciuti giallo e bianco (suppongo ex alimentatore PC)

Bastoncini di ferrite da vecchie radio AM



Considerazioni:



Usando nuclei Amidon (in particolare TXXX-2 e -6) le perdite sono relativamente basse e le prestazioni dell'antenna sono migliori, ma nelle fasce più basse potrebbe essere necessario un sintonizzatore antenna per ottenere un buon SWR.

In caso contrario, se non ti piace di portare ATU, provare a utilizzare un alimentatore coassiale "lungo" (più di 10 metri)

Utilizzando toroidi a bassa frequenza o bacchette di ferrite le perdite incrementano molto, ma questo abbassare la SWR e non è mai necessario un ATU.



Un altro UNUN 9:1 realizzato con una barra di ferrite:



Il trasformatore  Un-Un non ha ganci per appenderlo, ma ci si può organizzare con  due isolatori ricavati da un vecchio tagliere di Teflon.

Quello di destra è per il collegamento a Un-Un (utilizzando il terzo foro per appendere) e quello di sinistra è per la fine del filo.

Si consiglia di guardare il sito di  M0UKD  per un breve resoconto di costruire di un 9:1,



Per approfondire l'analisi del il comportamento dei diversi tipi di ferriti, leggi:



Sito web G3TXQ contiene un ottimo articolo

(http://www.karinya.net/g3txq/unun/ ) sulle ferriti

e confronta due trasformatori di impedenza  9/1 e 4/1 .



Sito web G8JNJ ha un ottimo articolo

(http://g8jnj.webs.com/cometcha250b.htm )

sulla costruzione di un clone della Diamond BB6W Antenna larga banda. In questo caso il trasformatore utilizzato è un 6:1, ma ci sono alcuni fatti interessanti e test su vari nuclei.







________________________________________________________



 http://iz8jji.blogspot.it/2013/01/building-91-un-un-for-longwire-antenna.html

________________________________________________________________________________________________________________



 STESSO AUTORE:  LONG WIRE ULTRACORTA...

                          SHORT WIRE??  :-\



Ok, non sto scherzando: sto cercando di accorciare un'antenna longwire.

Il problema: un amico vuole un'antenna che lavori dai 10m ai 40m almeno...  non ha spazio, ha una canna da pesca a soli 7 metri.

Di solito per una antenna decente servono almeno 9 o 11 metri di filo e un 9:1 un-un.

Non si otterrà un'antenna super efficiente, ma una  semplice da costruire e multibanda a basso costo.

Ma 7 metri di canna da pesca .... Se si guarda in mio articolo precedente, usando un 9:1 UNUN, si trovano due lunghezze più corte di 9 metri: 6,5 e 7,5m, ma non ero in grado di sintonizzarla sui 7 MHz utilizzando LDG Z100 e Elecraft T-1.

La lunghezza utile minima per i 7 MHz è 9 metri!

L'unica soluzione sembra accorciare l'antenna, o magari inserire una bobina di carico... che però abbasserà ancora di piu'  l'efficacia del sistema, risultando molto simile a un carico fittizio!

Come ultima possibilità, cercherò di accorciare  il filo dell'antenna utilizzando un ridotto fattore di velocità.

Un cavo RG58 ha un fattore di velocità di circa 0,67.

Ciò significa che per raggiungere un lunghezza ELETTRICA di 9 metri ci vuole una lunghezza FISICHA di 9x0.67 = 6,03 metri di RG58.

Questo è un trucco ben conosciuto per ridurre la lunghezza del filo

(vedi  http://www.hamuniverse.com/10metercoaxdipole.html

  Si può leggere anche una descrizione più accurata degli effetti di antenne basate dimensioni velocità sul sito web G3TXQ .



Il cavo coassiale DEVE essere collegato in questo modo: da un lato del cavo si collega un solo conduttore (centrale o treccia); dall'altro lato, collegare insieme treccia e centrale.

Con questa antenna riesco ad accordare anche i 40m con LDG Z-100 tuner.

Ultima notizia: l'amico che sta usando questa antenna riferisce di prestazioni suffcienti, molti QSO europei anche in 40m.

________________________________________________________



http://iz8jji.blogspot.it/2014/01/building-short-longwire-antenna.html

________________________________________________________________________________________________________________

________________________________________________________



Link ANTENNE FILARI:

http://www.qsl.net/va3iul/Antenna/Wire%20Antennas%20for%20Ham%20Radio/Wire_antennas_for_ham_radio.htm





Vedi anche la pagina dedicata alla DIAMOND BB6W

________________________________________________________________________________________________________________



EZ-WIRE



L' Antenna EZ-wire si tratta di una antenna filare di 16 metri di lunghezza che non ha bisogno radiali o connessioni a terra.

La piena copertura di tutte le bande HF da 160m a 10m.

Max Pwr 1KW, Max SWR 1: 3

La EZ-wire funziona bene su diverse configurazioni:

Composizione orizzontale, verticale, sloper, L e Zig-Zag.











Tabella SWR con lunghezze prescritte di filo





filo

 lunghezza



1.8



Mhz



3.7



Mhz



5.3



Mhz



7.1



Mhz



10.1



Mhz



14.2



Mhz



18.1



Mhz



21.2



Mhz



24.9



Mhz



27.2



Mhz



28.5



Mhz



50.1



Mhz

 54m

1.2

1.6

1.1

1.1

1.1

1.8

1.3

1.6

1.7

1.5

1.2

1.5

 53m

1.4

1.2

1.2

1.2

1.2

2.1

1.4

1.4

1.5

1.5

1.2

1.1

 50m

1.4

1.5

1.7

1.3

1.6

1.8

1.9

1.1

1.5

1.5

1.7

1.5

 45m

1.7

1.5

1.4

1.4

2.4

1.5

1.3

1.2

1.4

1.5

1.5

1.5

 41,5m

2.0

1.4

1.3

1.8

1.6

2.0

2.0

1.7

1.5

1.3

1.6

1.3

 38m

1.3

1.3

1.2

1.3

1.7

1.6

1.8

1.6

1.4

1.3

1.1

1.4

 30m

 1.8

 1.7

 1.4

 1.7

 2.3

 1.9

 1.4

 1.2

 1.7

 1.2

 1.2

 1.2

 27m

1.8

2.2

1.7

2.3

1.9

1.3

2.0

1.8

1.4

1.4

1.5

1.5

 22m

2.0

2.0

1.4

1.2

1.2

1.9

1.9

1.5

1.1

1.4

1.5

1.1

 18m

1.6

1.6

1.3

1.5

2.0

1.5

2.0

1.1

1.7

1.6

1.2

1.5

 16,2 m

 1.6

 1.4

 1.2

 1.1

 1.5

 1.1

 1.9

 1.2

 1.1

 1.2

 1.7

1.1

 15m

1.5

1.3

1.4

2.4

2.4

1.3

1.6

1.6

1.4

1.3

1.7

1.5

 13.5m

3.0

1.2

1.5

2.1

2.1

1.7

1.3

1.7

1.6

1.3

1.1

1.2

 11m

2.2

1.2

1.3

1.3

1.3

2.0

1.6

1.2

1.7

1.5

1.6

1.5

 9m

3.0

1.3

1.3

1.2

1.2

2.1

2.0

1.3

1.2

1.1

1.6

1.3

 7.5m

3.2

1.7

1.6

1.6

1.6

1.4

2.1

1.8

1.3

1.2

1.2

1.4

 6.5m

3.5

1.8

1.7

1.7

1.7

1.1

1.8

2.0

1.6

1.3

1.4

1.3







La lunghezza standard del cavo è 16,2m o 30m.
