Loop Magnetico  5 bande HF per interno

_______________________________________________________


Il loop magnetici possono essere utilizzati al chiuso, sono di piccole dimensioni ed è possibile coprire diverse bande e tendono anche a raccogliere meno rumori generati localmente.

Il loop ha modeste proprietà direzionali e può essere usato in modalità verticale o orizzontale.

Il Loop naturalmente lavora meglio all'esterno, ma in tal caso la costruzione deve prevedere protezioni per ogni tipo di tempo atmosferico.


_______________________________________________________


Questa antenna copre le bande 20, 17, 15, 12 e 10 metri e di è costituita da un tubo di rame da 22mm lungo 3 metri e 22 mm tagliato in 4 parti di ugual lunghezza saldate a 90° con 4 pezzi angolari sempre in rame.

Alcune doti di pratica e manualità sono richieste per saldare a stagno questi elementi.

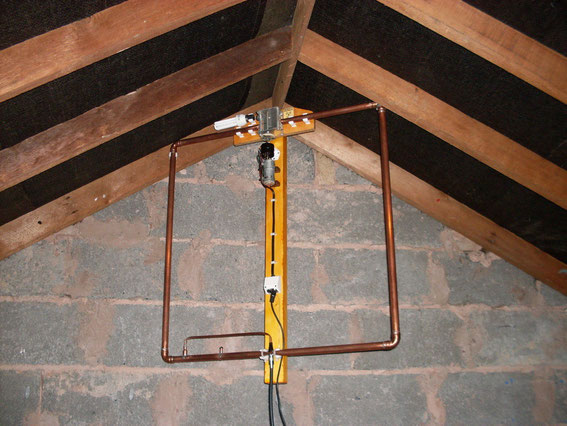

Le immagini qui sotto mostrano la storia completa in ogni fase di costruzione.


Il condensatore di sintonia è un vecchio tipo 200pF + 200pF  con alette ben distanziate e alette fisse collegate in serie, le palette in movimento non saranno collegati a nulla, quindi la capacità può variare da circa 7pF min   a  100pF max.


La capacità minima è importante in quanto è quella che determina la frequenza massima.

Il tubo, dalla parte opposta dell'alimentazione va tagliato nel mezzo eliminando un pezzo lungo come la dimensione del condensatore  e i il condensatore di sintonia va posizionato tra le due sezioni in modo che i terminali  possano essere direttamente collegati ai due pezzi di tubo di rame.

Il condensatore di sintonia è azionato da un  motore 12 volt demoltiplicato, che ruota a 2 giri al minuto.

 Il loop copre dai 14 MHz ai 29.7MHz  e presenta 1:1 di  SWR su tutte le bande.


Le dimensioni della gamma match sono piuttosto critiche per ottenere una buona corrispondenza su ciascuna delle bande coperte, esso è costituito da un piccolo tubo di rame da 8mm.


Le dimensioni del Gamma Match sono:

Porzione orizzontale 300mm

distanza dal tubo grande 55mm

totale 300+55+55.


Parts List


VC1/VC2     200 + 200pF Wide spaced tuning capacitor                         C1 to C7     1n 1kv wkg disc ceramic

SKT1           SO239 Socket

SKT2           5 pin DIN 180deg socket

VR1             10kohm linear w/w pot

M1               2 rpm at 12v motor (From China)


Si può utilizzare un condensatore con le alette poco distanziate, ma si dovra' ridurre la potenza in TX.



Il Loop può funzionare bene sui 30m e 40m anche montando un condensatore supplementare attraverso la combinazione VC1 / VC2, il valore di questo condensatore deve essere di circa 140pF per 40 metri che ovviamente devono essere rimosse quando utilizzando i 20-10 bande metri.

Poiché la tensione è molto alta, in questo punto, si puo' usare come condensatore un pezzo di cavo coassiale di lunghezza adatta ad ottenere la capacità desiderata (56 pollici di cavo coassiale UR67) il coassiale non va arrotolato.



Se il valore di VC1 / VC2 utilizzato sia di  500 + 500pF le bande  30m e 40m  potranno essere sintonizzate senza l'uso del condensatore supplementare in coax ( comunque a discapito della precisione della sintonia).


Ci sono naturalmente molte modifiche che potrebbero essere apportate alla forma di questo Loop, può essere formato da otto lati invece di quattro o potrebbe essere formato in un cerchio che dovrebbe aumentare l'efficienza di circa il 10%.

Fare molta attenzione durante l'uso in TX  tenendo lontano persone e animali domestici.
