Low cost vertical Mod.
Ovvero: realizzare una verticale HF a basso costo
modificando una verticale commerciale CB
________________________________________________________
L'idea è quella di realizzare una verticale HF in alluminio, spendendo poco: acquistando un'antenna verticale CB in alluminio.
Il risultato finale sarà molto vicino a quest'altra antenna commerciale:

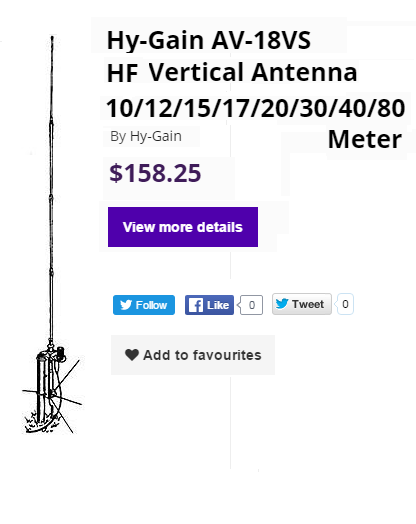

Hy-Gain AV-18VS
10/12/15/17/20
anche se il prezzo di acquisto non è poi altissimo, cercheremo di risparmiare qualcosa ..

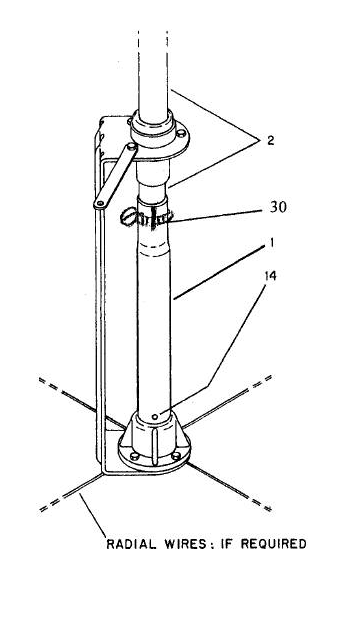

La Hy-Gain Modello AV - 18VS è una antenna verticale SENZA TRAPPOLE che viene sintonizzata manualmente a qualsiasi banda, dai10 fino agli 80 metri, con una semplice regolazione del punto di alimentazione sulla base di induttore.
Si può sintonizzare solo una banda alla volta spostano la clip lungo la bobina di carico alla base.
Questa antenna è autoportante e può sopravvivere venti superiore all'80 mph.
È altamente portatile e avendo una lunghezza totale di 5.48m.
Specifiche tecniche:
- Copertura: 10, 12, 15,17, 20, 30, 40, 80m
- Potenza massima: 1500 watt PEP
- Connettore di ingresso: SO-239
- Altezza: 18 piedi (5,48m)
- Peso: 4 chili
- Resistenza al vento: 80 mph
3 anni di garanzia su tutti i Hy-Gain Antennas:
________________________________________________________________________________________________________________

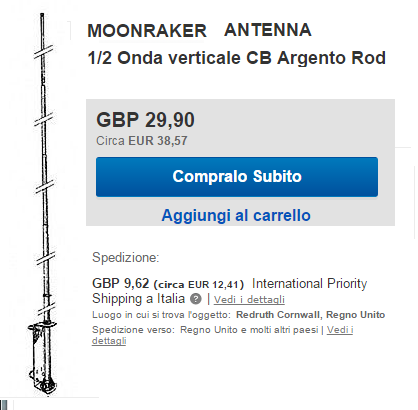

l'antenna da acquistare per poi modificarla la si trova facilmente su ebay...
cercare per CB SILVER ROD o ARGENTO CB .. ne esistono parecchie tutte al costo di 50 o 60 euro spedizione compresa.
Type: 1/2 wave vertical antenna
Frequency: 26-30MHz
Length: 5.48 metres
Connection: SO239
Come si puo' vedere la lunghezza deello stilo verticale coincide... altri modelli sono più corti di 3, o 4 cm o più lunghi di poco...
La modifica da fare:
- In poche parole si dovrà smontare dalla base dell'antenna CB la bobina che è nascosta nella base, lasciando lo stilo puro e semplice, ovviamente isolato dai supporti e dalla massa.
- aggiungere una bobina di filo rigido ( rame o alluminio ) di dimensioni adatte, per sintonizzare lo stilo verticale sulle varie frequenze radioamatoriali.
una modifica simile la troviamo sempre su questo sito a questa pagina
Seguono foto esplicative sui dettagli della modifica:

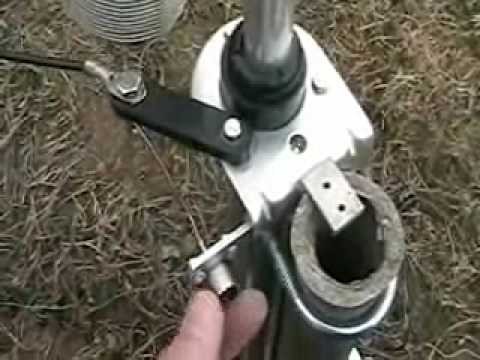

aprire la base dell'antenna CB e rimuovere la bobina di filo.
Richiudere la base facendo uscire il filo che va al centrale del connettore e il filo che va allo stilo verticale.
quest'altra modifica aggiunge un connettore al coax...

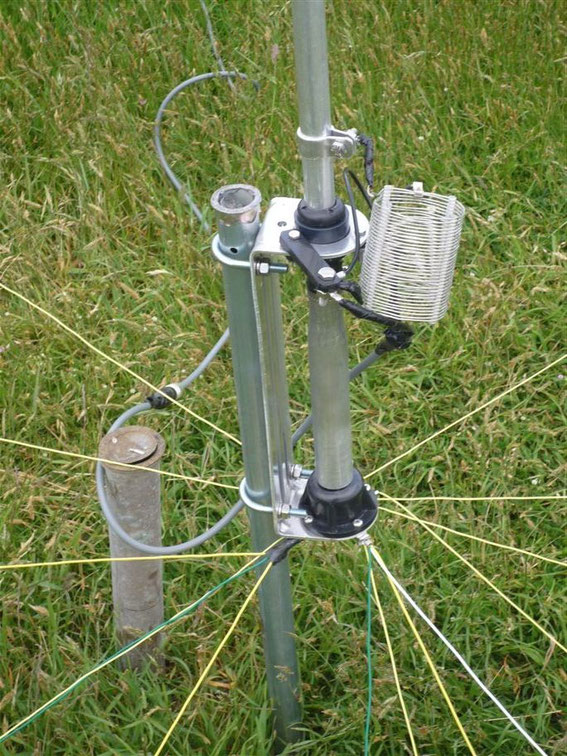

con radiali...
