HF - Sterba Curtain Antenna

________________________________________________________



Questa antenna, ideata da EJ Sterba ha poco più di 6 dB di guadagno, che dovrebbe essere sufficiente a soddisfare chiunque .

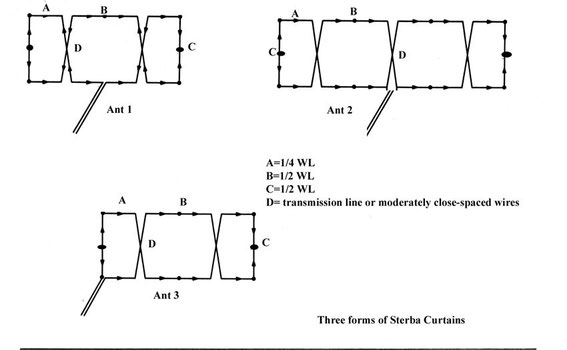

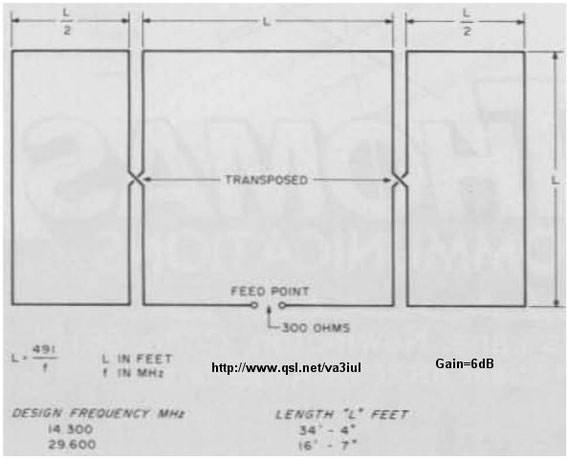

E' formata da tre sezioni che realizzano un'antenna collineare, può essere utilizzata con una linea di alimentazione da 300 ohm, oppure con un balun e la linea di trasmissione coassiale a 50/75 ohm.



L'impedenza  è di 400 ohm, la sua direzionalità è perpendicolare al suo piano.



Gli elementi orizzontali dell'antenna possono essere piegato al centro o simmetricamente alle estremità.

Non piegare gli elementi verticali.

________________________________________________________

________________________________________________________________________________________________________________

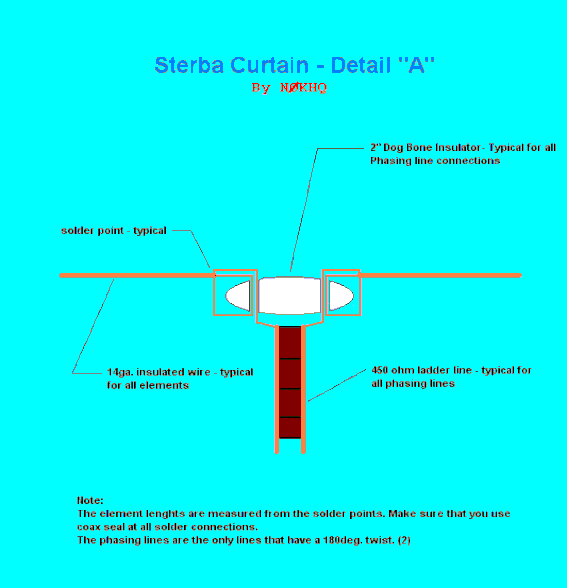

PROGETTO di  John / N0KHQ / St. Louis



Questo progettoè per tutte le bande dai 160m ai 10m utilizzando un accordatore.

Ho utilizzato formule standard riportate sotto:



468 / freq.mhz = 1/2  lunghezza d'onda

234 / freq.mhz = 1/4 lunghezza d'onda.





http://www.hamuniverse.com/sturba.html
