HF - Verticale 40m H-performance no radials

________________________________________________________



Un dipolo verticale mezza lunghezza d'onda full-size?

Ottimo, e funziona SENZA  radiali.

EZNEC conferma il buon  guadagno e angolo di radiazione..

Ma, ricordate che un dipolo full-size in 40 metri è alto quasi 20 metri?? Troppo alto!

Ebbene, perché non  accorciare solo di un ½λ verticale con una bobina di carico? Andrebbe bene lo stesso?

L'antenna in questo articolo, a soli 2/3 dell'altezza

di una verticale da ½λ completa, funziona benissimo!

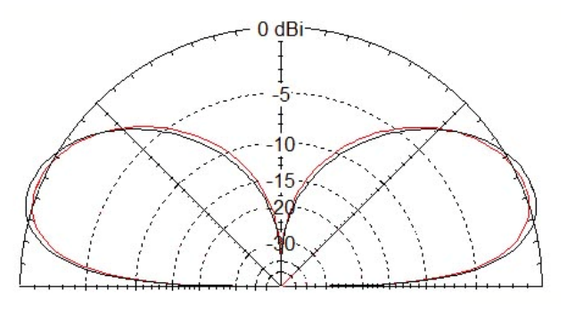

La Figura 3 mostra i guadagni comparativi con EZNEC

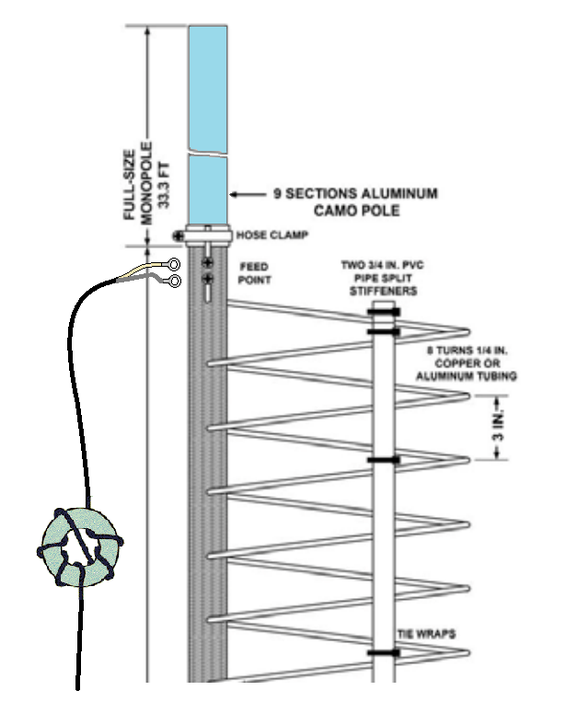

Figura 2: (A)  Nota balun e ponticello di corto





Figura 3: Comparazione elevazione EZNEC

La parte superiore di questa antenna rimane un ¼λ completo, un monopolo - nove sezioni del surplus di alluminio polo mimetico militare.



Solo il fondo si accorcia. Si tratta di due sezioni  pali di alluminio camo

e una sezione singola palo in fibra di vetro, che supporta una

grande bobina di carico a bassa perdita.



Ho usato pali camo  per due motivi. In primo luogo, sono robusti, si collegano molto facilmente, e si trasportano facilmente per operazioni portatili,





La bobina di carico è nominalmente 8-10 giri di alluminio o di rame   morbido da 4 o 5mm.

Deve essere di grande diametro almeno 30cm e anche spire molto distanziate (> 6 cm.).



In caso contrario, ci saranno perdite dovute alla resistenza della bobina e l'effetto pelle dalle spire adiacenti.





Per la rigidità della bobina di carico sono consigliati anche due irrigidimenti fatti da comune tubo da 12 di PCV.

Posizionare i rinforzi a  1/3 di giro  sulla bobina.

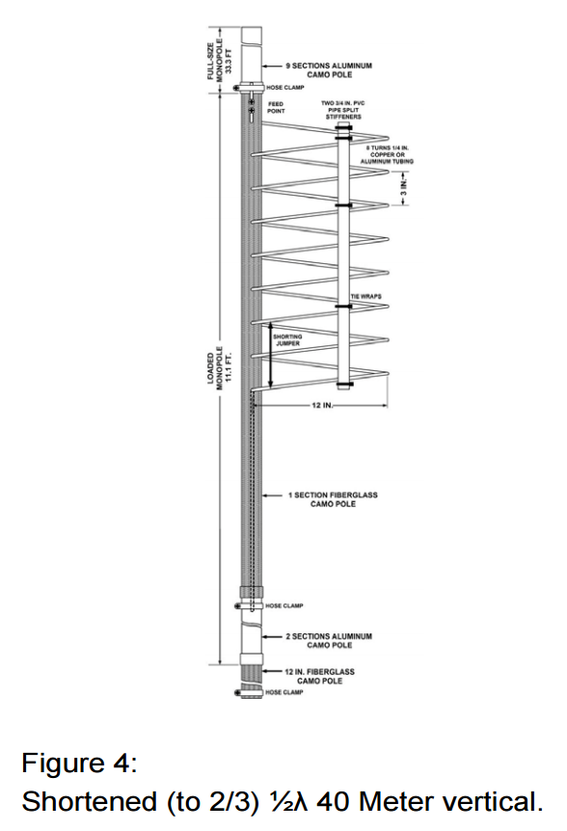

Usare un ponticello (Figura 4) per la taratura della bobina per eliminare spire non necessarie durante la prima messa a punto. In seguito si possono eliminare le spire inutilizzate.
