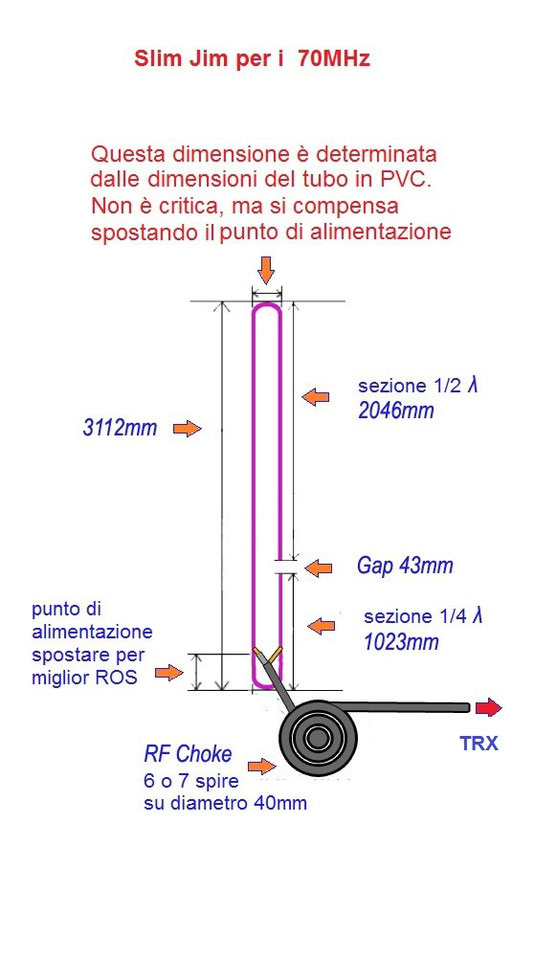

Antenne SLIM JIM - J-Pole  per i 70 MHz

________________________________________________________


La Slim Jim è un'antenna  omnidirezionale polarizzata verticalmente ideata da  FC Judd, G2BCX.

Presenta un notevole "guadagno" e questo è direzionato  quasi parallelamente  al terreno, verso l'orizzonte piuttosto che verso il cielo rendendolo più efficiente di circa il 50% di un tipo di antenna con piano di massa.

Può essere costruita per quasi qualsiasi frequenza! Ovviamente per frequenze sotto 10 metri diventa molto alta...

Grazie al suo design sottile, offre poca resistenza al vento.

È alimentata con cavo coassiale 50 Ohm.


________________________________________________________

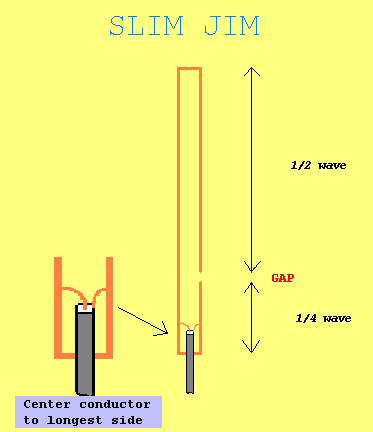

Il punto di alimentazione utilizza uno stub tipo la 'J Pole'

L'angolo verticale della radiazione è di circa 8 gradi verso l'orizzonte.

Si stima che la Slim Jim  guadagni circa 6dB su un'antenna 5/8 λ a causa dell'angolo di radiazione così  basso .



Dovrebbe essere montata del tutto isolata da terra, con almeno 1/4 λ

di "spazio libero" al di sotto .



NOTA: NESSUNA PARTE DI QUESTA ANTENNA VA A TERRA!

________________________________________________________

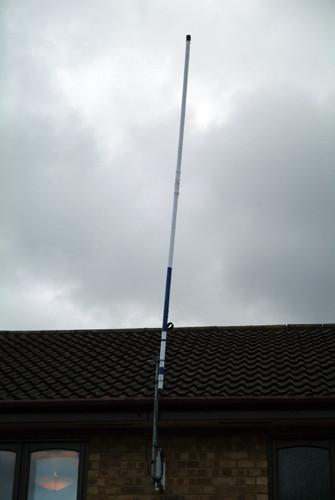

http://digitography.co.uk/digitographyblog/wp-content/uploads/2011/09/fatjim4m.jpg

________________________________________________________

________________________________________________________

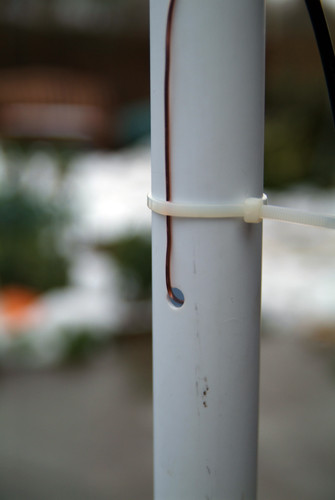

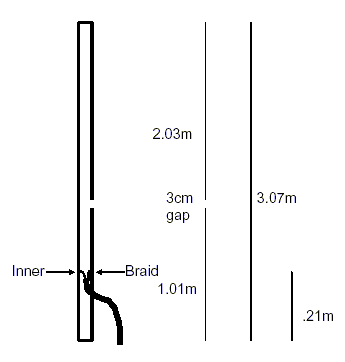

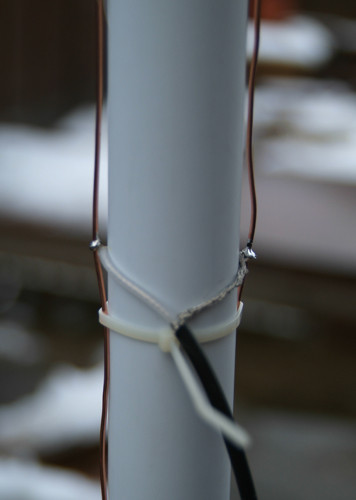

SLIM JIM con piattina 300Ohm



Questa antenna è realizzata con la piattina 300 ohm, il che la rende facilmente trasportabile, ma è necessario mettere a punto un sistema di "sostegno" dell'antenna.

Le dimensioni indicate nello schema sono stati utilizzate con successo da alcuni costruttori, mentre altri hanno trovato di essere fuori frequenza da pochi megahertz. Ciò può essere dovuto a una capacità parassita del divario tra le sezioni semi-onda e quarto d'onda, quindi preparatevi a sperimentare un po '..



________________________________________________________



http://www.70mhz.org/slimjim.htm

________________________________________________________

________________________________________________________

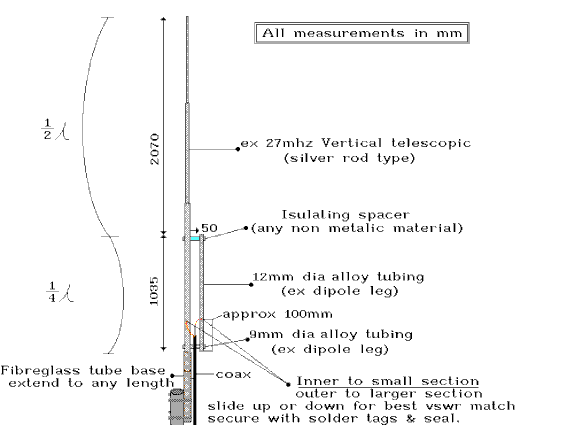

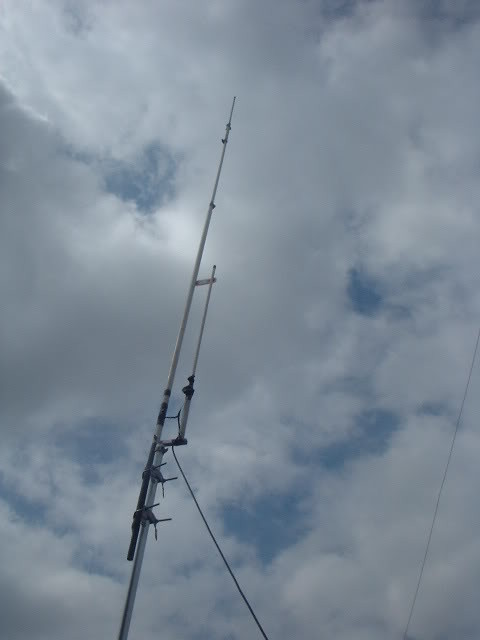

J-POLE per i 4m




________________________________________________________


http://m3jzt.proboards.com/thread/761/home-brew-antennas
