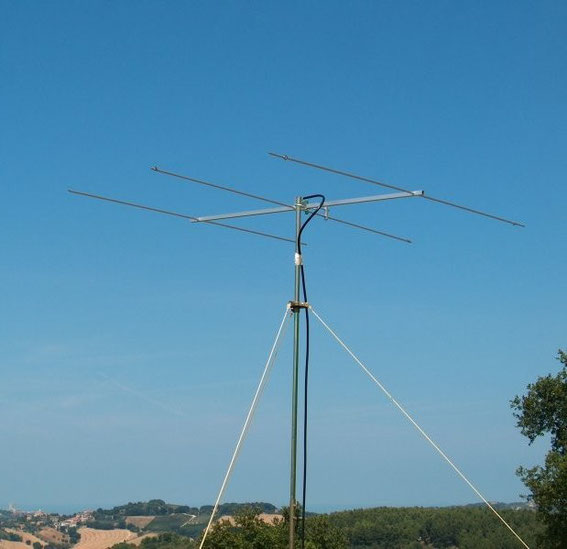

Gli elementi sono in tubo di alluminio diametro esterno 10mm (interno 8mm), il boom è un profilato di alluminio quadrato 20x20mm, gli elementi sono tutti ancorati al boom senza isolamento (tutto a massa) compreso l’elemento attivo che viene alimentato a mezzo Gamma Match.

Il Gamma Match, ha il grosso vantaggio meccanico di avere a massa l’elemento attivo ed il grosso vantaggio elettrico di volere una alimentazione sbilanciata, cioè cavo coassiale.

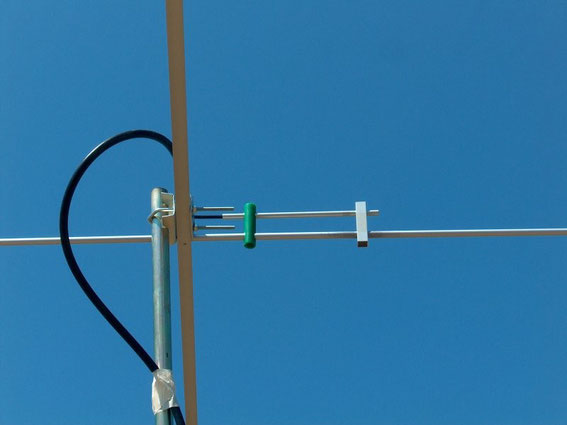

Alcune misure: lo stub del gamma è un tubo di alluminio di diametro esterno 8mm (6mm interno) di 25cm di lunghezza parallelo e distante 4 cm. dall’elemento attivo. All’interno del dello stub va inserito per circa 12cm uno spezzone di RG58 che farà da capacità variabile del valore circa di 20pF.

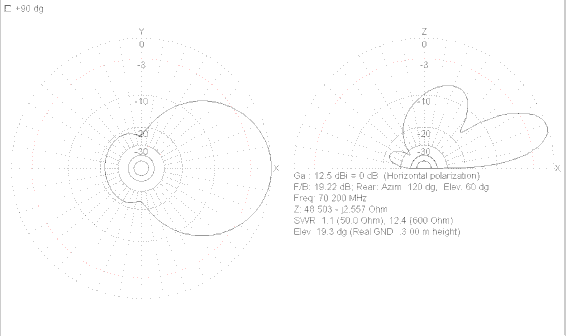

Caratteristiche di massima dell’antenna:

Impedenza al punto di alimentazione: 50 Ohm

Boom : 150 cm (<  0.4 lambda)

Guadagno : 5,5 dBd (rispetto al dipolo)

Attenuazione Fronte/Retro : circa 25dB

SWR : < 1:1.2  da 70,0 Mhz a 70,9Mhz

_______________________________________________________

_______________________________________________________

de I6QIZ Luca  (A.R.I. Sezione di Ancona)
