Direttive Yagi 3 elementi 50MHz

________________________________________________________

 DIRETTIVA YAGI 3 ELEMENTI  (1)



Antenna di facile costruzione e ottima robustezza.

Guadagno 8dbi

Attenuazione F/R  di 20 db e  F/F di 25 db.

La frequenza centrale è 50.150 MHz

MISURE:



BOOM                245 cm ( + di 5 cm per l’assemblaggio)

RIFLETTORE    293 cm

RADIATORE     266 cm (da dividere in due parti -133x2 )

DIRETTORE      277 cm

DISTANZA         tra gli elementi 120 cm ( 0,4 lambda)

BALUN   4:1      198 cm   in cavo RG58

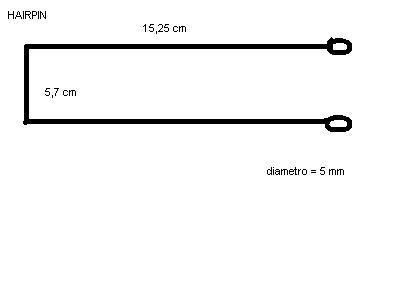

HAIRPIN            15,25 x 5,7 x  15.25  in alluminio da 5mm

SEZIONI:



Boom:       Sez quadra 20 x 20 mm

Elementi:  diametro di 10 mm



Il boom si può realizzare in unica sezione di 245 cm, così pure per gli elementi, si può tagliare l’alluminio per l’intera lunghezza data.



N.B. L’elemento centrale (radiatore) va sezionato  in due parti di 133 cm.



Tutti e 3 elementi devono essere isolati dal boom, a tal proposito si possono usare dei rettangolini di bachelite o plexiglas di 10 x 06 cm, vedi disegno, per gli elementi estremi e fissare gli elementi con i cavallotti fissatubi, acquistabili in ferramenta.

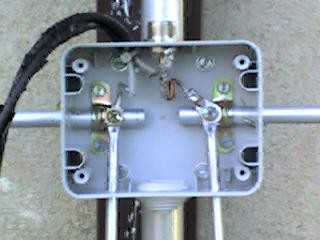

Per fissare il radiatore con il balun e l’hairpin al boom, io ho utilizzato una cassetta stagna per impianti elettrici, vedi foto.



L’alimentazione si ottiene tramite il balun 4:1 in cavo RG 58 e l’hairpin costruito con una bacchetta di alluminio di 5 mm dando una forma ad “U”



Collegando i semidipoli ai lati dell’hairpin ed ai due poli caldi dell’RG58.



Con 2 viti autofilettanti. Vedi foto e disegno.



Sistemando, nella cassetta stagna, una presa femmina da pannello SO259, si collegano le “calze” del RG58 alla corona della presa.

La parte centrale della presa va ponticellata ad uno dei due poli caldi del RG58 che va verso un semidipolo e relativo braccetto dell’hairpin.







________________________________________________________







http://www.cosenzaweb.it/ROBERTO/costruzione.htm

________________________________________________________





DIRETTIVA YAGI 3 ELEMENTI 50MHz  (2)



L'antenna è ottimizzata per il massimo guadagno e rappresenta il massimo che può essere ottenuto con un boom di soli 0,4 lambda. La realizzazione è alla portata di chiunque ed è stata eseguita con materiale facilmente reperibile presso le normali mesticherie e rivenditori di materiale elettrico.

Il boom è costituito da un pezzo unico in quadrello di alluminio 20x20 della lunghezza di 240 cm. e gli elementi sono isolati dallo stesso con dei ritagli di compensato plastico che fungono anche da supporto per gli elementi stessi mediante viti filettate ripiegate ad "U".La spaziatura fra gli elementi è identica. Tutti gli elementi sono stati realizzati con tre tubi in alluminio dello spessore di 1 mm. con diametro decrescente verso gli estremi, inseririti l'uno nell'altro telescopicamente e fissati con fascette stringitubo al fine di ridurre il peso e consentire un'ampia possibilità di regolazione della lunghezza in fase di messa a punto.





I tubi utilizzati hanno diametro 18, 14 e 10 mm. in modo da poter essere facilmente inseriti l'uno nell'altro come descritto nello schema costruttivo in figura. Per facilitare il fissaggio fra gli stessi occorre praticare un piccolo taglio trasversale di pochi centimetri sull'elemento di diametro maggiore dove verrà fissata la fascetta stringitubo. Gli elementi hanno le seguenti lunghezze complessive:

  • Riflettore                        cm.   292,7
  • Radiatore                       cm.   265,4
  • Direttore                         cm.   276,5

In fase di prova e messa a punto la lunghezza del riflettore e del direttore non è stata modificata. Solamente il radiatore è stato regolato per il minore R.O.S. che è risultato 1:1 su tutta la gamma da 50.000 a 50.350 Khz.
L'alimentazione dell'antenna avviene mediante hairpin e relativo balun 4:1 in cavo coassiale RG213. Il dettaglio del sistema di alimentazione è rappresentato in figura n. 2. L'hairpin è realizzato con tondino in alluminio diametro 5 mm. e le dimensioni sono cm. 15,24 x 5,7. Nel punto di collegamento dell'hairpin con i due semielementi e il balun occorre  lasciare una spaziatura di circa 4 cm. inserendo  un tubo in plastica che infilato a forza nel tubo di alluminio funziona anche da rinforzo per il radiatore. Il balun è realizzato con cavo coassiale RG213 (fattore di velocità 0,66) della lunghezza di cm. 197,5 (pari cioè a mezza onda elettrica) e per evitare falsi contatti la calza del cavo è stata saldata direttamente su un piccolo ritaglio rettangolare di rame al quale è fissata una presa SO239 per la discesa (può essere usato anche un ritaglio di circuito stampato). Il punto di alimentazione è racchiuso in una scatoletta in plastica del tipo per impianti elettrici di dimensioni sufficienti a racchiudere il tutto sulla quale sono stati praticati appositi fori per l'uscita dell'hairpin, il balun, i due semielementi e la presa SO239. L'hairpin è fissato ai due semilelementi con una vite autofilettante.







Il peso complessivo è risultato molto contenuto e tutta la struttura ha una rigidità sufficiente a resistere alle normali intemperie. Tutti i fori della scatola contenente le connessioni dell'hairpin sono state rese stagne mediante silicone e non sono state riscontrate fluttuazioni nella misura del R.O.S. al cambiamento delle condizioni climatiche.
Non sono state effettuate prove specifiche di guadagno, tuttavia la direttività è risultata buona  come pure il rapporto front-to-back e front-to-side.
Ulteriori suggerimenti e dettagli sulla realizzazione di questo tipo di antenna possono essere trovati sull'Antenna-Book edito dall'ARRL .



By: IK5MEN

http://www.qsl.net/ik5men/realizzazioni_files/yagi50-3/yagi50-3.htm

________________________________________________________





DIRETTIVA YAGI 3 ELEMENTI 50MHz  (3)











________________________________________________________





DIRETTIVA YAGI 3 ELEMENTI 50MHz  (4)





_______________________________________________________




 DIRETTIVA YAGI 3 ELEMENTI 50MHz  (5)

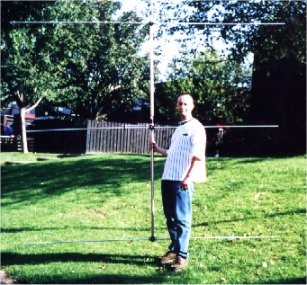

Lo schema e la foto sopra mostrano una economica e compatta Yagi 3 elementi per i 6m.

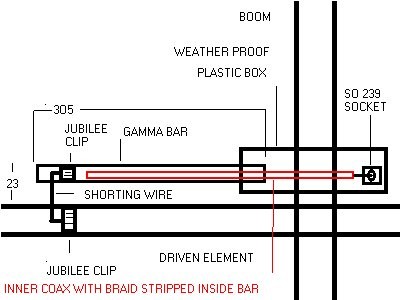

Come si può vedere dal grafico l'antenna ha una gamma match.

E' facile da costruire. Il condensatore è formto da un pezzo di coassiale senza la calza. Il filo interno isolato viene inserito nel tubo del gamma match.

Regolando la lunghezza della barra di scorrimento coassiale la capacità può essere cambiata in un ampio intervallo.


Utilizzando un  gamma match dell'elemento radiante non deve essere tagliato nel centro, questo rende l'antenna più forte.


L'antenna ha un guadagno in avanti di circa 6-7dB.
