50MHz - Direttive Yagi 4 elementi

_______________________________________________________











________________________________________________________

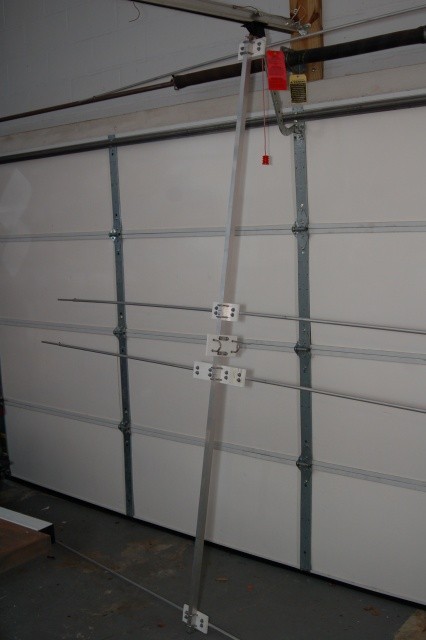

http://www.afn.org/~scotsman/hamradio.6meter.4el.yagi.html

________________________________________________________________________________________________________________






________________________________________________________

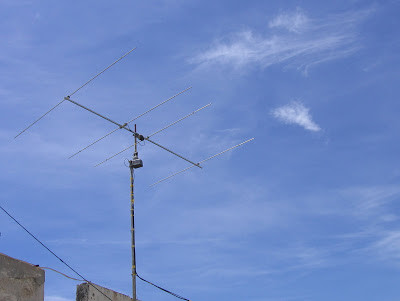

http://www.lu6dkt.com.ar/wp-content/uploads/2011/05/antena-50-mhz.jpg

________________________________________________________

________________________________________________________







Yagi 6m 4EL  by Popa, YU7EF.     (2900mm)

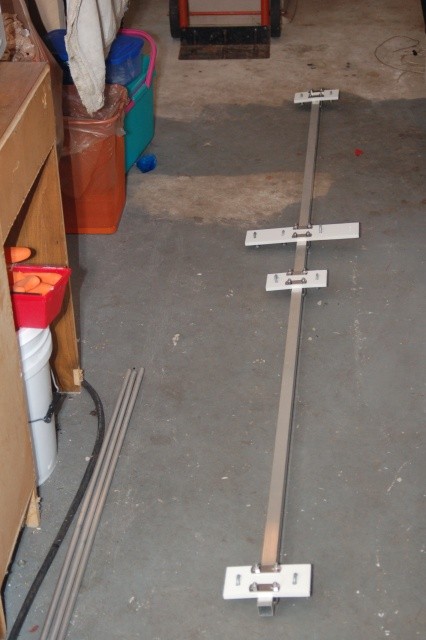

Il Boom è realizzato con un quadrato tubo 20x20mm , e gli elementi sono tubolari da 12 e 10 mm Al.



Tutti gli elementi e il dipolo sono isolati dal boom.

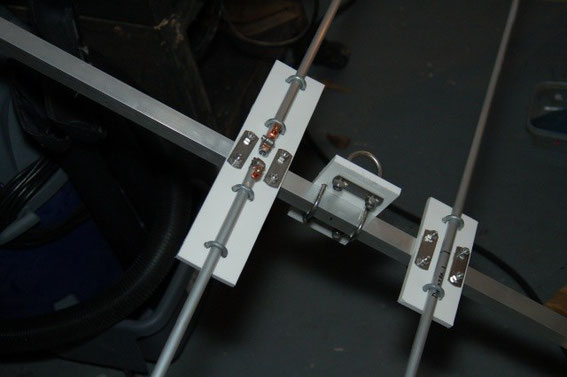

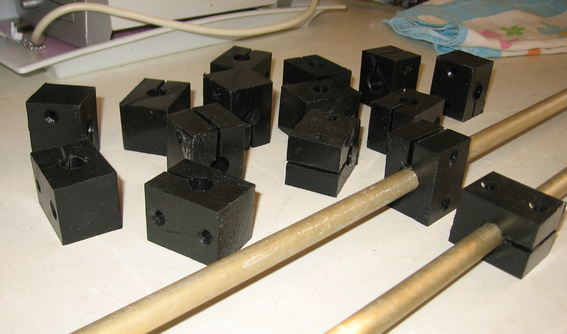

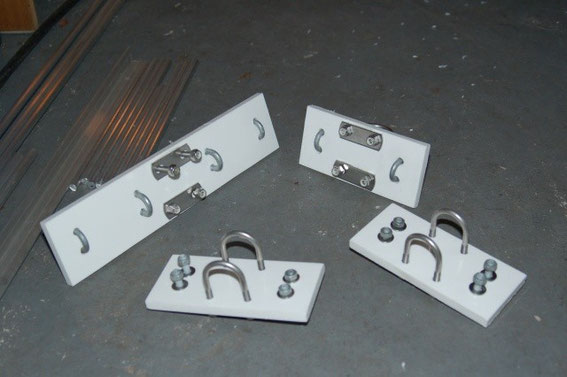

Gli elementi vengono fissati con staffe in plastica e  invitati montati su boom in Al.



Original design 4EL-50MHz Yagi
FREE SPACE DIMENSIONS [mm]
EF0604S RE DE D1 D2
SPACING 0 0.810 1.170 2.350
10 mm 2.952 2.880 2.752 2.632
12 mm 2.950 2.876 2.744 2.622
15 mm 2.946 2.868 2.730 2.604



l' RF Choke è fatto di 12 spire di coax  RG -58 avvolto su un tubo plastico con diametro di  55 mm, e può sopportare 300 watt PEP.





 SULLO STESSO SITO SONO RIPORTATE YAGI 4 ELEMENTI

CON BOOM da 4m    e da  4,5m    con guadagni maggiori.



 ________________________________________________________



https://sites.google.com/site/9a7pjt/50mhz-4el-yagi
