Antenna elicoidale QFH (Quadri Filar Helical)

________________________________________________________



Questa antenna risulta molto più silenziosa e selettiva della turnstile, comincia a ricevere a partire da 1° di elevazione ed è lineare fino a 90°.



COSTRUZIONE:

Il disegno di G0HPO (foto successiva) è molto dettagliato e non ci sono difficoltà durante la costruzione.



MATERIALE UTILIZZATO:



5,5 Mt. di tubo in rame diametro 6 mm.

N° 8 curve a 90° in rame F/F diametro 6 mm.

1,5 Mt. di tubo plastica diam 32 mm per il supporto.

Piatto in teflon di dimensioni cm 10 X 10 X 1,5.

1,5 Mt. di cavo coassiale rg58.

N° 1 presa per PL 259.








Setup  utilizzato per ricevere i satelliti NOAA, [Vedi articolo]



By IW1QEF

________________________________________________________



tigulliohr.altervista.org/sections/Documenti/Argomenti_vari/none_antenna_qfh/home.htm

________________________________________________________________________________________________________________





ALTRO PROGETTO:



In assoluto, la miglior antenna per "captare" i segnali APT trasmessi dai satelliti meteorologici polari (NOAA) è l'Antenna quadrifilare "QFH" progettata appositamente dalla NASA.

Rispetto ad una Turnstile, questo tipo di antenna gode di un guadagno maggiore e un lobo di irradiazione più uniforme.







La QHF altro non e' che un doppio LOOP quadrato/incrociato, ad onda intera, ruotato di 180 gradi sul suo asse, per renderla a polarizzazione circolare destrorsa.

L'antenna vista dall'alto deve "ruotare" in senso antiorario.

L'antenna QFH e' facilmente replicabile, in trasmissione a 137MHz presenta un ROS 1:1,2 viene alimentata con cavo RG-58 tramite Choke-RF/balun in cavo coassiale ed il connettore SO-239.







Materiale:

Tubo di rame (diametro 12mm) - per le curvature è preferibile utilizzare il rame cotto il quale è più malleabile

10 curve a gomito (90°) sempre da 12mm

1 mt di tubo in pvc (diametro 20 o 30mm) di tipo rigido (quello usato per gli impianti di condizionamento)

1 mt di cavo RG58

1 scatola piccola di derivazione (impianti elettrici)

1 attacco femmina SO239







Per il balun è necessario creare 4 spire con lo stesso cavo RG58



Per evitare che i due giunti a 90º si tocchino, se sono troppo vicini dopo il montaggio, potete inserirvi in mezzo un sottile foglio di plastica o altro materiale isolante.



È molto importante che questi non si tocchino assolutamente, altrimenti si mandano in corto le due linee di alimentazione dell’antenna, con le ovvie conseguenze che ciò comporta.



Magari potete poi bloccare il foglio di plastica o vetronite con un po’ di silicone o colla a caldo.



ATTENZIONE: l'antenna elicoidale quadrifilare QFH è un corto circuito DC, dunque bisogna prendere le dovute precauzioni nel caso in cui questa antenna viene collegata ad un ricevitore configurato per fornire una tensione ad un pre-amplificatore.

Questo tipo di antenna omnidirezionale deve essere installata all'esterno e in una posizione libera da ostacoli.

Il progetto originale a cui abbiamo fatto riferimento è quello di G0HPO.



________________________________________________________



www.diegorispoli.it/antenna-ad-elica-quadrifilare-qfh-per-la-ricezione-dei-segnali-apt-dai-satelliti-polari-noaa.html

________________________________________________________________________________________________________________





ALTRI LINK:



 http://tinhatranch.com/how-to-build-a-qfh-quadrifilar-helix-antenna-to-download-images-from-weather-satellites/#.Vyhi5YSLTcs





 http://www.jcoppens.com/ant/qfh/fotos1.de.php





________________________________________________________________________________________________________________



 FOTO CON LINK





________________________________________________________



http://www.ok2pya.wz.cz/qfh/

________________________________________________________________________________________________________________





ALTRA Antenna QFH



Descrizione:

 Antenna QFH ottimizzata per 137 MHz. Satelliti meteo APT





Materiale da usare:

·        1 m tubo da idraulica (arancio o verde).

         Considerare che in testa al tubo andranno praticate un po’ di

         saldature, quindi ….meglio grande!!!;

·        Tubo da 2 cm grigio da elettricisti; (6 supporti da 38 cm circa)

·        5 m scarsi di cavo coassiale RG 213.

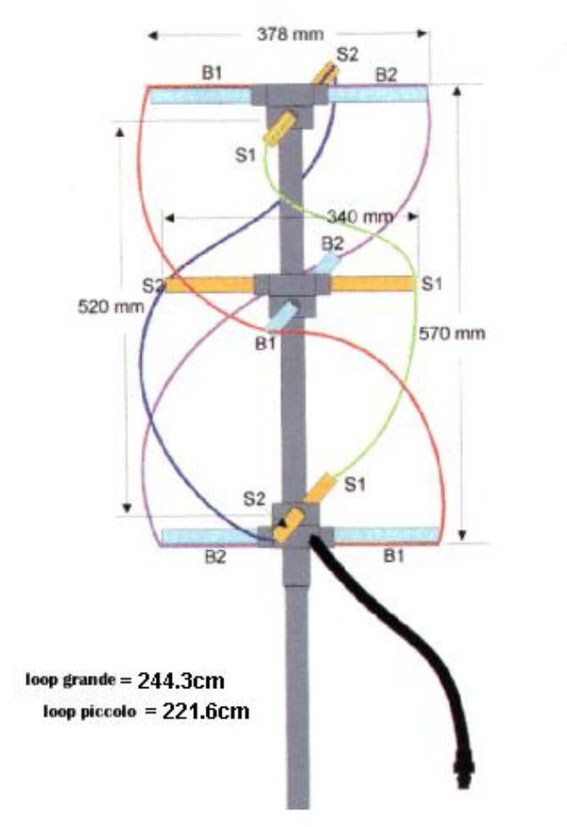

Il tubo principale di supporto va forato seguendo le schema allegato in modo da poter far passare i bracci di supporto che devono essere a 90° tra loro e ortogonali con il palo di supporto.



Le estremità dei supporti sono forati e devono essere fissati in modo che siano orientati con una inclinazione di 45°, in modo che il cavo coassiale possa passare senza fatica.

L’unico  scopo dei supporti  è quello di posizionare il cavo coassiale nella giusta posizione.



Ultimata la struttura far passare il cavo coassiale.



Per il ciclo interno (piccolo) tagliare 221,6 centimetri di RG213.

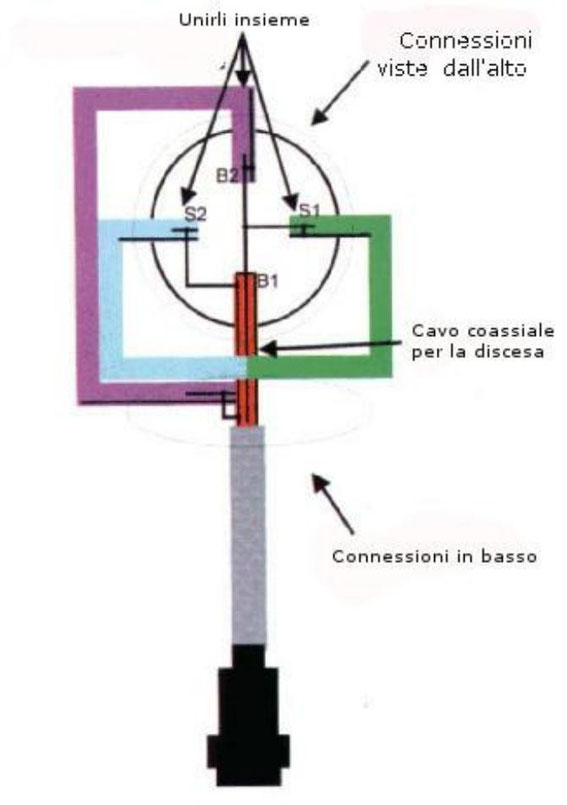

Rimuovere l'isolamento da ogni estremità di questa lunghezza del cavo e collegare insieme centrale e calza schermante. Entrambe le estremità saranno collegati in testa d'albero, uno alla schermatura dell'alimentatore (S2 con B1 nella figura dei collegamenti) , l'altro per il conduttore centrale (S1 con B1 e B2).

Metà del ciclo esterno (grande) è fatta tagliando una lunghezza di cavo coassiale 122,15 centimetri (cioè la metà della lunghezza totale del loop) . Unire centrale e calza a ciascuna estremità. In alto, questo sarà collegato al conduttore centrale dell'alimentatore B2 con B1 e S1).

La seconda metà del ciclo esterno è formato dalla linea di alimentazione stessa, sempre 122,15 cm. In basso, a poca distanza della fine del cavo  incidere la guaina in modo da lasciare scoperta la calza schermante.

Alla calza va saldata la parte terminale del ciclo grande. Questa è una delle parti più delicate dell'intera costruzione: bisogna saldare alla calza del cavo di alimentazione senza fondere l'isolante interno e causando un corto circuito.

 Dopo la saldatura delle connessioni, disporre il cavo in modo che gli elementi formino curve morbide belle.

L'antenna elicoidale quadrifilare è ora pronto per l'uso. Evitare curve strette nel cavo potrebbero influire sulle prestazioni dell'antenna.

Prima di collegare l'antenna al ricevitore, verificare che il ricevitore non sia configurato per fornire una tensione continua verso  il conduttore centrale per alimentare un preamplificatore.



ATTENZIONE: l'antenna elicoidale quadrifilare è un corto circuito DC, quindi, collegando questa antenna a un ricevitore configurato per fornire una tensione ad un  preamplificatore, con ogni probabilità si finirà per bruciare qualcosa.!!!!!



________________________________________________________



http://www.arilaspezia.it/pages/realizzazioni/antenne-satelliti-meteo.php

________________________________________________________

________________________________________________________



Altro progetto

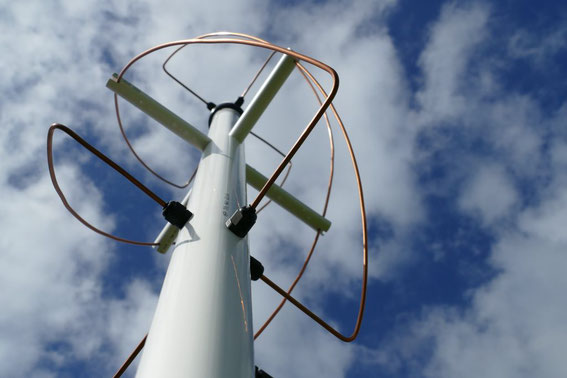

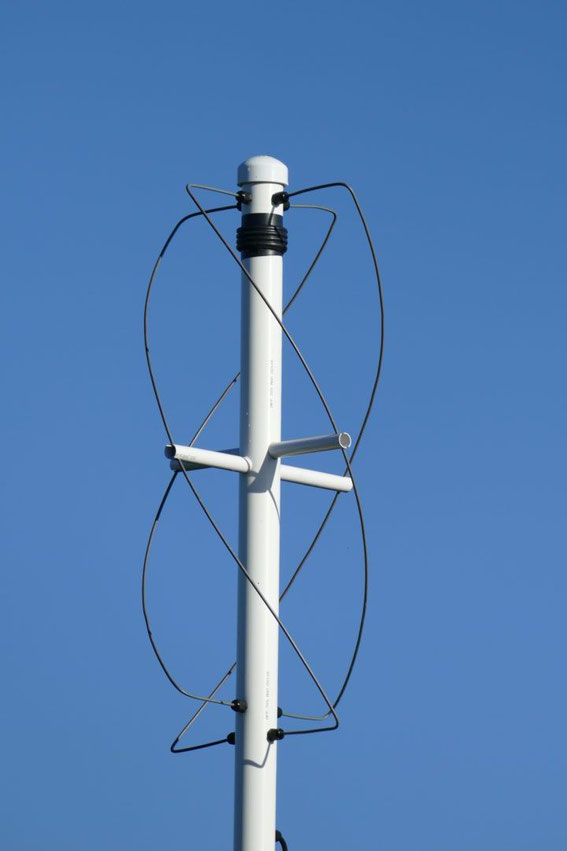

L'antenna ha un design elicoidale quadrifilo e costruita con filo di rame e tubo in PVC. Il conduttore è un filo di rame solido di 4,1 mm (6 gauge). Il pilastro centrale è un tubo di scarico in PVC con diametro esterno di 56 mm. Le aste di supporto sono in tubo di PVC da 22 mm.

L'eccellente calcolatrice on-line suhttp://jcoppens.com/ant/qfh/calc.en.php è stata utilizzata per calcolare le dimensioni dell'antenna. Ho anche fatto un uso pesante del rapporto tecnico TECHNOTE 1999-1: Antenna elicoidale Quadrafilar risonante " , RW Hollander, 1999, per informare la tecnica di costruzione e per supportare l'interpretazione dell'output dal calcolatore. Una delle osservazioni di questo rapporto è che i diametri dei conduttori stretti riducono la larghezza di banda dell'antenna, implicando che la precisione dimensionale è fondamentale per ottenere la risonanza alla frequenza di progetto.

L'antenna è stata progettata per una frequenza centrale di 137,5 MHz, un diametro del conduttore di 4,1 mm e un raggio di curvatura di 13 mm. Il raggio di curvatura era basato sul diametro del conduttore piegato attorno a un tubo di PVC di 22 mm. Ciò ha provocato un'antenna di circa 860 mm di altezza, 320 mm di diametro.

Di seguito sono riportate le dimensioni complete del progetto dell'antenna generate dalla calcolatrice in linea John Coppens .

Ingresso del calcolatore dell'antenna

Frequenza di progettazione 137,5 MHz
Numero di giri (twist) 0.5
Lunghezza di un giro 1 lunghezza d'onda
Raggio di curvatura 13 mm
Diametro del conduttore 4,1 mm
Rapporto larghezza / altezza 0.44

Risultati del calcolatore dell'antenna

lunghezza d'onda lambda = 2181,8 mm
Lunghezza d'onda compensata lambda '= 2330,6 mm
Correzione della curvatura c = 5,5 mm
Loop più grande
Lunghezza totale L1 = 2391,2 mm
Separatore verticale V1 = 886 mm
Lunghezza totale compensata LC1 = 2413,5 mm
Separazione verticale compensata VC1 = 860 mm
Altezza dell'antenna H1 = 728,8 mm
Diametro interno Di1 = 316,6 mm
Separatore orizzontale D1 = 320,7 mm
Horiz compensato. separazione DC1 = 294,7 mm
Ciclo più piccolo
Lunghezza totale L2 = 2272,3 mm
Separatore verticale V2 = 842,4 mm
Lunghezza totale compensata LC2 = 2294,6 mm
Separazione verticale compensata VC2 = 816,4 mm
Altezza dell'antenna H2 = 693 mm
Diametro interno Di2 = 300,8 mm
Separatore orizzontale D2 = 304,9 mm
Horiz compensato. separazione dc2 = 278,9 mm
