Note e Appunti su RX Satelliti

________________________________________________________







Link Software:



SDR Sharp: http://sdrsharp.com/downloads/sdr-install.zip (software

                                                                                                   Tuner)



WXtoImg: http: //www.wxtoimg .com / (software decodificatore)



Orbitron: http://www.stoff.pl/ (software pista sab)







Antenna link:



QFH:

http://www.g4ilo.com/qfh.html

http://jcoppens.com/ ant / QFH / calc.en.php (Calculator)



Dipolo Croce:

http://www.csgnetwork.com/antennaedcalc.html (Calculator)           http://hans.mayer.tv/html/crossdipole137.html



Info polarizzazione circolare:

http://sv1bsx.50webs.com/antenna-pol/polarization.html

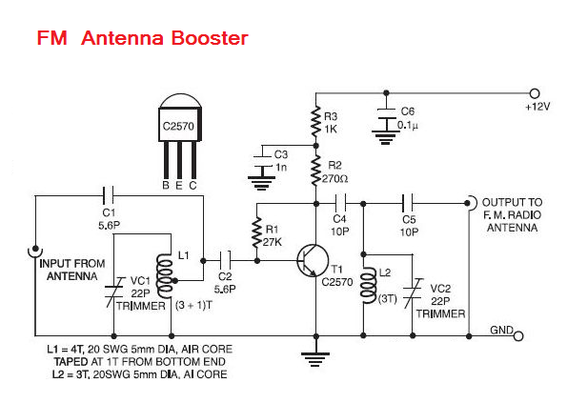

Preamplificatore schema:

http://electroschematics.com/wp-content/uploads/2009/04/fm-antenna-booster.jpg

NOTA: On preamplificatore, ruotare trimmer per sintonizzarsi frequenza desiderata!





Elenco di satelliti e frequenze:

NOAA 15 137,620   MHz

NOAA 17 137,500   MHz

NOAA 18 137,9125 MHz

NOAA 19 137,100   MHz







________________________________________________________________________________________________________________



TUTORIAL COME RICEVERE I SAELLITI NOAA con una QFH







Questo tutorial comprende tutto il necessario per iniziare a  ricevere i  segnali APT (Automatic Picture Transmission) dai satelliti NOAA  (NOAA-15, 18, e 19) e può essere un fondamento per l'ascolto di altri satelliti.



Tutto inizia con un semplice ricevitore SDR (Software Defined Radio), che è una radio dove le funzioni tradizionali e complicate, come i modulatori e amplificatori, sono svolti da un software piuttosto che hardware.  Quindi un apparecchio piccolo e  poco costoso, è necessario che la chiavetta contenga due chip:

il RTL2832U e R820T tuner IC, che sono in grado di recievere segnali radio che coprono una vasta gamma, 25MHz-1700MHz, dello spettro.



Il sintonizzatore SDR ci permetterà di ricevere la trasmissione, ma abbiamo anche bisogno di una buona antenna accordata ai segnali APT al fine di ricevere un quadro chiaro.



Per questo useremo un'antenna QFH; in realtà questa antenna è formata da due antenne: una piccola all'interno di una più grande, dimensionate in modio tale da bloccare le interferenze e ricevere le frequenze che ci interessano sulla banda di frequenza 137,5 MHz

(usata dai i satelliti NOAA)



È possibile costruire Antenne QFH   di di varie dimensioni in modo che sintonizzino specifiche frequenze,  ma in questa sede ci concentreremo sulle dimensioni per ricevere i 137.5 MHz.



Una antenna  QFH è molto facile da fare ed è un'antenna omnidirezionale, il che significa che non si deve "puntare" verso il satellite per farle ricevere i segnali e ha ottime prestazioni in tutto il cielo.

Ciò significa che è possibile prendere il segnale da un satellite NOAA da quando si trova appena sopra l'orizzonte, e  continuare a riveverlo per tutto il periodo (~ 10 a 15 minuti) del passaggio fin quando il satellite sparisce dietro l'orizzonte opposto.

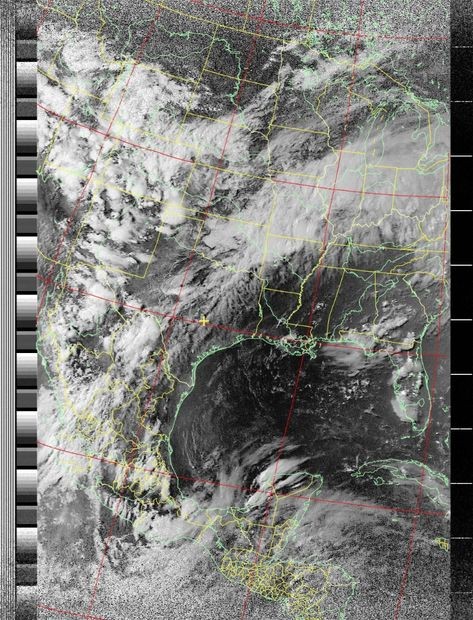

Vedremo che  software usere per trovare i satelliti, ascoltarli, e poi cosa usare per elaborare i dati ricevuti per trasformarli in una foto come quella che trovate all'inizio dell'articolo.



Link per scaricare i progetti, piani e dimensioni, Vi si può accedere qui.:  https://github.com/kmkingsbury/pvc-qfh-antenna





FASE 1 :

Small 1/2" PVC
  9/16 inner dia Rad = 19/64" 7.54063 mm
  27/32" outter dia Rad = 27/64" 10.7156 mm


  Large 2" PVC
  2" 1/32 inner dia Rad = 1 1/64" 25.7969 mm
  2" 13/32 outter dia Rad = 1 13/64" 30.5594 mm

  Wires:
  2/8 coax
  1/8 wire

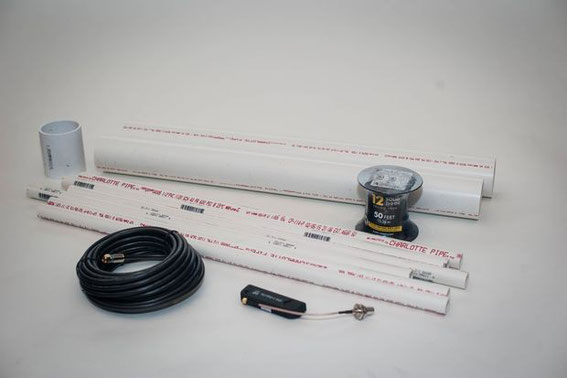

Questi sono i materiali necessari:



Tubai in PVC in due misure:

2" tubo approssimativamente 4' di lunghezza per il  "corpo",  ho ottenuto le sezioni pretagliate di 2' di lunghezza che ha reso incollaggio mezzo più facile, ma non è un vantaggio enorme.

1/2 "tubo approssimativamente 6' di lunghezza per i "supporti".



Ho ottenuto sezioni pretagliate di 2', che per questa build sprecato un sacco di materiale, mi sento di raccomandare una sezione lunga se potete.

2" Cap PVC per la parte superiore del "corpo"



Opzionale 2" Joiner per il corpo, se si ottiene sezioni pretagliate di PVC e la necessità di prendere due 2' sezioni e fare un 4' sezione.



PVC Colla / Cemento - (http://www.lowes.com/ProductDisplay?productId=1065073



12-AWG filo di rame solido circa 15' .

Cavo coassiale circa 5' di lunghezza o giù di lì

Un ricevitore SDR  usb per il computer -  da Amazon a ~ 15$ (http://amzn.com/B00D3GRU24)



Avrete bisogno di alcuni adattatori per collegare il DSP per l'antenna. La chiavetta SDR  è dotato di una presa femmina MCX.



Ho preso questo adattatore su amazon, è un MCX to BNC  (http://amzn.com/B00CSCTU40).



C'è anche bisogno di un adattatore per cavo coassiale BNC   (che ho avuto da Radio Shack).

Questo adattatore (http://amzn.com/B00CKG6T9I) sembra che andrà a destra dalla scheda al cavo coassiale senza BNC intermediari.

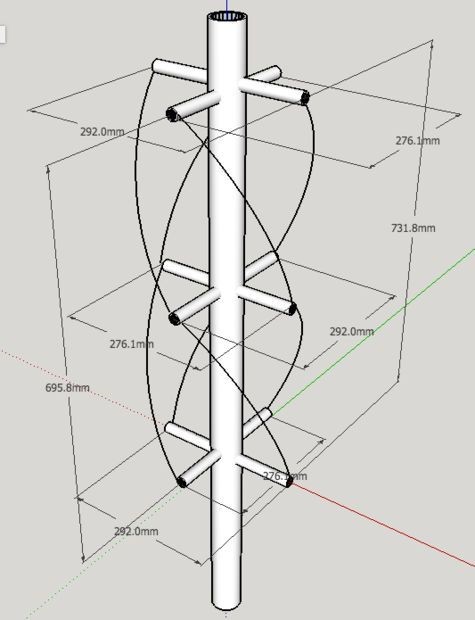

Allegato a questa pagina è il diagramma di SketchUp dell'antenna di dimensioni aggiunti, (le mie curve cavo sono un po 'brutto, ma danno l'idea generale, io sono terribile a curve in Sketchup).

Le dimensioni provenivano da questo particolare sito: http://jcoppens.com/ant/qfh/calc.en.php che permette di inserire i parametri della frequenza che si sta tentando di sintonizzarsi, insieme ad alcune informazioni su vostri materiali , e dà non solo le dimensioni di tutto il necessario, ma una guida di taglio in formato PDF di cui avrete bisogno nelle fasi successive. Ho usato metriche per i piani e le dimensioni, perché appena fatto la misurazione più facile e più semplice è stato poi cercando di convertire la metrica della calcolatrice per frazioni di pollici.

Una delle immagini di cui sopra è uno screenshot dei risultati per la nostra antenna, il nostro modello di foratura proviene dallo stesso sito (o il file "Hole Cutout Guide.pdf" nella repo GitHub). Si può anche vedere che le due antenne diverse di sono colorati: blu per la grande esterno, verde per l'interno più piccolo, questa codifica colore è utile per non confondersi e ottenere le giuste dimensioni e lunghezze.

________________________________________________________





Design frequency MHz
Number of turns (twist)
Length of one turn  wavelengths
Bending radius mm
Conductor diameter mm (optimum: - mm)
Width/height ratio




Results



Wavelength - mm
Compensated wavelength - mm
Bending correction - mm



Larger loop

Total length   - mm
Vertical separator   - mm
Total compensated length   - mm
Compensated vertical separation   - mm
Antenna height H1= - mm
Internal diameter Di1= - mm
Horizontal separator D1= - mm
Compensated horiz. separation Dc1= - mm



Smaller loop

Total length   - mm
Vertical tube   - mm
Compensated total length   - mm
Compensated vertical tube   - mm
Antenna height H2= - mm
Internal diameter Di2= - mm
Horizontal separator D2= - mm
Compensated horiz. separator Dc2= - mm



Generate a drilling template

To generate a drilling template in PDF form, please enter the following extra data:



Vertical support tube diameter:  mm
Horizontal support tube diameter:  mm
For more information on the construction technique corresponding to this template, visit this page.





________________________________________________________



ON6JC/LW3HAZ

QFH antenna design tool



http://www.jcoppens.com/ant Frequency: 137.500 MHz Vertical support diam: 61.1 mm Horizontal support diam: 21.4 mm





________________________________________________________



http://www.instructables.com/id/NOAA-Satellite-Signals-with-a-PVC-QFH-Antenna-and-/
