Una LPDA (log periodic dipole array) progettata da IZ7BWZ,

per il radioascolto delle frequenze da 225MHz a 470MHz.

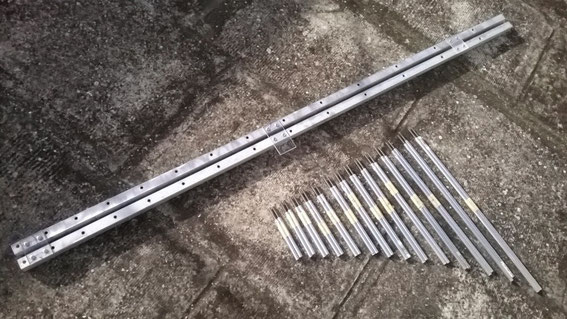

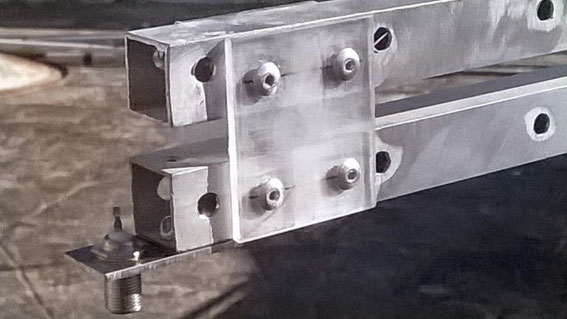

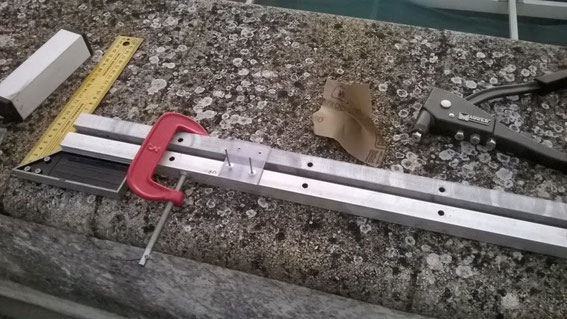

I 2 boom sono in tubo quadro di alluminio 20x20,  distanziati di 1 cm tramite dei pezzi di PVC (vedi disegni ) .

Questa LPDA è calcolata per coprire da 225 MHz a 470 MHz quindi offre una buona fetta di frequenze interessanti da ascoltare, il calcolo è stato fatto per una antenna di m. 1,50 ma le distanze tra i dipoli sono risultate inferiori, e occupano circa m 1,20 , l’eccesso in coda è stato lasciato per inserire la staffa di sostegno (come per le antenne tv).

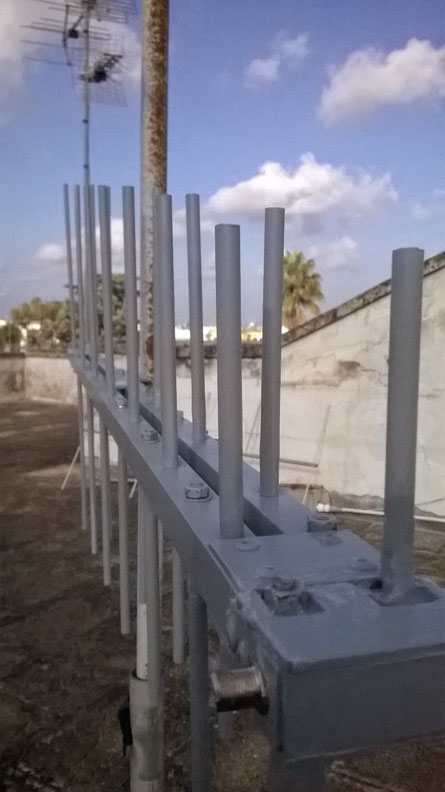

Il prototipo è in alluminio pesante perciò ho preferito montarla con la staffa in posizione centrale la quale va fissata solo su uno dei boom, se optate per questa soluzione, in coda all’antenna andrà fissata una barretta di corto-circuito tra i boom che, spostata in avanti e indietro, dovrebbe portare in risonanza l’antenna

________________________________________________________

http://air-radiorama.blogspot.it/2014_11_02_archive.html

Fabio Razzano SWL I7/688BA
