V-U  Comm. X30 X50  x510N  145/435MHz

________________________________________________________







________________________________________________________





________________________________________________________________________________________________________________







________________________________________________________

VALORI dei CONDENSATORI



X30=5pF

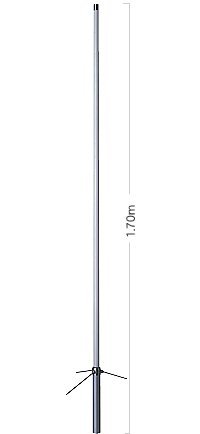

X50v1=2 pF

x50v2=8,5pF

________________________________________________________









________________________________________________________



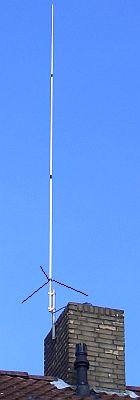

 X510N  ( + MODIFICA )





L'antenna è realizzata in tre elementi.

La lunghezza totale dell'antenna è di 5,20 m.

Il radiatore è realizzato con un tubo in fibra di vetro conico,  rifinito con lacca bianca.

Le bobine sono realizzate con filo di rame da 3 mm

Le parti aeree di aste in ottone.

Secondo le specifiche, la potenza massima è specificata come 200 W,

Non chiaro se ciò è vero per sia FM che SSB / CW.

Su Internet si può leggere che non è consigliato trasmettere con più di 35-50 W, il che è comprensibile se si vede il diametro dei condensatori di ceramica 500 V / 5 mm.





________________________________________________________







interno dell'antenna intera





La parte inferiore dell'elemento inferiore fino alla prima bobina di 8 spire.



________________________________________________________

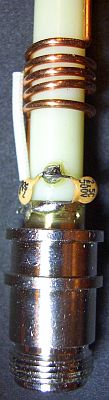

La base dell'antenna è caricata con una bobina di 4,5 giri e un diametro interno di 1 cm. L'ingresso corrisponde a 50 Ohm con un divisore di tensione capacitivo da 7.5 pF - 2.5 pF collegato al terzo avvolgimento della bobina.





MODIFICA DELL'ANTENNA



Sostituzione dei condensatori: Dato lo spazio limitato tra la bobina e il tubo metallico, non è stato possibile utilizzare condensatori con valori adeguati, pertanto, è stato  usato il cavo coassiale Teflon da 50 Ohm e ho tagliato il cavo al valore desiderato usando un misuratore di capacità.



Un tubo in teflon è stato calzato sui condensatori  per ridurre la possibilità di rottura.

Un test preliminare ha mostrato che la SWR sulle due bande non era più di 1,5, che è in linea con la specifica originale.





________________________________________________________







Le bobine e i condensatori in serie (vedi figura) con i radiatori interni, determinano  la risonanza principalmente dell'antenna.

Non è necessario sostituire i piccoli condensatori, perché l'energia che sopportano  è molto inferiore di quella presente alla base dell'antenna.





_________________________________________________________







Per aprire la base dell'antenna, allentare la vite a testa piatta, che però è fissata con un adesivo, si raccomanda quindi di riscaldare prima la vite (ad esempio con una saldatore e quindi svitare).







________________________________________________________



https://pa0fri.home.xs4all.nl/Ant/X510N/Diamond%20X510N%20modification.htm?fref=gc&dti=1432009633719297
