La J Pole è un'antenna molto popolare tra i radioamatori perché è efficace e facile da costruire.

Si tratta fondamentalmente di una antenna semionda omnidirezionale end-fed, abbinato alla la linea di alimentazione di un quarto d'onda linea di trasmissione stub.

Inventato dai tedeschi originariamente era conosciuta come "Antenna a Palloncino", o Zepp'antenna perchè era filare e "pendeva" dai dirigibili Zeppelin.

Le antenne J Pole sono molto efficienti perché operano in armoniche della frequenza fondamentale per cui sono progettatei.

Variazioni di questa antenna, sono Slim Jim antenna, Super-J antenna e l'antenna Collinear J-pole.

_______________________________________________________

L'Antenna J-Pole e' in pratica un radiatore verticale a mezzonda, alimentato e adattato all´estremitá tramite una sezione a quarto d'onda.

L´antenna ha un basso angolo d´irradiazione e il guadagno é +3 dB rispetto ad una ground plane.

_______________________________________________________

Altra J-Pole per i 2m realizzata con la piattina 300Ohm

_______________________________________________________

http://freeweb.dnet.it/arimerano/docs/en/j-2m/index.htm

_______________________________________________________

_______________________________________________________

_______________________________________________________

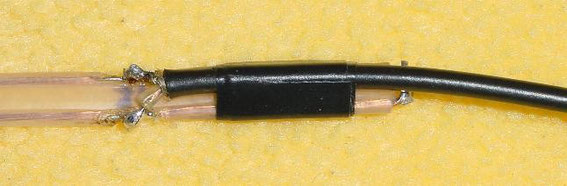

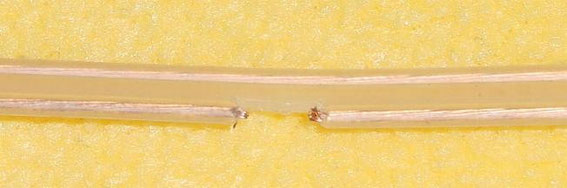

Il J-Pole per VHF e UHF costruito con 240 Ohm- o 300-Ohm-Twinlead

Le lunghezze sono per 145 MHz e 435 MHz.

Il 2-mJ-Pole può essere utilizzato su 70cm, anche con un SWR <1,6.

SWR 145-146 MHz <1,5

SWR 430-440 MHz <1,6

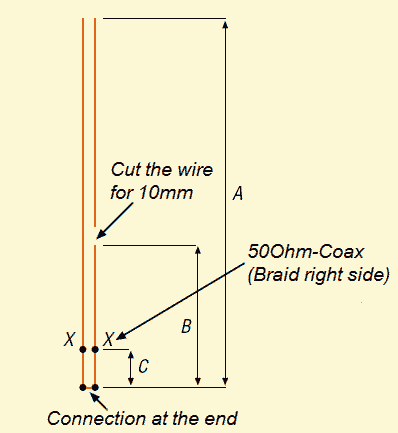

Le dimensioni di A, B e C sono nella tabella sottostante

Attenzione: L'installazione in un tubo di plastica o con del nastro adesivo su una canna da pesca modifica la sintonia dell'antenna  e ha bisogno di un po' di correzione!

Lunghezze di 2m bande e 70 centimetri
