YAGI  3 elementi VHF

________________________________________________________



Yagi 3 elementi boom PVC by WB0CMT


Antenna presentata da WB0CMT nell' aprile 1993, si tratta di una direttiva 3 elementi con boom in PVC, alimentata direttamente da coax 50Ohm, in grado di fornire un guadagno di circa 7dB

Gli elementi possono essere realizzati in tubi di piccolo diametro in alluminio o verghe d'ottone per brasatura o altro tipo aste ad uso hobbistico.


L'autore, Nathan Loucks ha utilizzato un paio di pezzi aggiuntivi da da 10cm circa alle estremità del dipolo per poterlo meglio tarare; queste due estensioni sono fissate con pezzi di un connettore elettrico (mammut).

Il dipolo è posizionato a 405mm dal riflettore.

I due fori sono realizzati a 3.2mm e 6.5mm.

I due semidipoli (circa  ogni circa 50mm di lunghezza) sono spinti attraverso i fori del PVC fino a farli  sporgere dal lato opposto del boom.

Il cavo coassiale 50 ohm è saldato direttamente ai mozzi sporgenti.

Viti o resina epossidica sono utilizzate per fissare le aste al boom, ma solo dopo la taratura.


Si noti che i punti di collegamento al coassiale sono all'estremità di ogni metà del dipolo.

risulterà che il semidipolo della parte superiore farà da scudo dell'elemento della metà inferiore.



Tipicamente il riflettore è 5% più lungo del dipolo e il direttore 5% più corto.

Con la spaziatura elementi circa 0,15-0,25 lunghezze d'onda tra loro.



Per scaricare l'articolo originale del 1993 cliccare  qui.  (file PDF)

________________________________________________________


 A T T E N Z I O N E



Ho riportato fedelmente il progetto estrapolando i dati da vari siti, ma ho rilevato alcune misure mancanti o poco chiare, ed anche  "incongruenze" nelle foto tra originale e disegno del progetto.

Quindi invito coloro che sono interessati alla realizzazione di tale antenna, a verificare ulteriormente.

Qualsiasi precisazione o chiarimenti saranno molto graditi  :-)

________________________________________________________



Per rispondere ad alcune vostre richieste, riporto i punti poco chiari che ho rilevato:

Questa è la foto "reale" dell'antenna, come si vede il confronto col progetto non quadra non per le dimensioni, ma per le PROPORZIONI...

nella foto sembra che il direttore sia posizionato più vicino al direttore che al riflettore... nel progetto risulta l'esatto contrario.

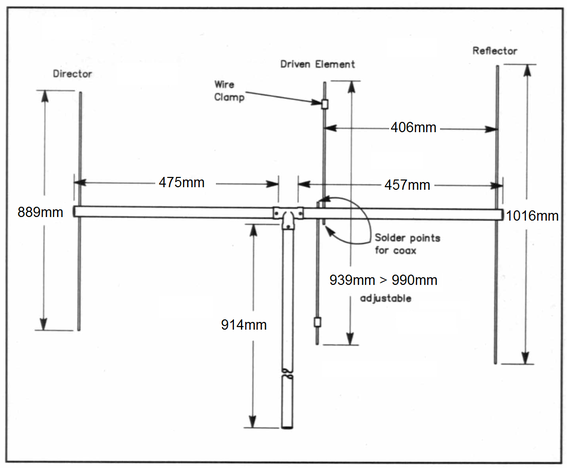

Nel progetto, il punto di alimentazione risulta PRIMA della T , nella parte di boom relativa al riflettore...

nella foto è il contrario!

Nel progetto e nell'articolo, si raccomanda di collegare il coassiale all'estremità dei due semidipoli...

nella foto qui a fianco, riporta il diversamente!

Anche la descrizione delle misure per i fori relativi ai due semidipoli, nell'articolo, a mio parere, risulta incompleta.

________________________________________________________

TROVATI IN RETE ALTRI DATI:



 Per scaricare l'articolo originale del 1993 cliccare  qui.  (file PDF)

________________________________________________________

________________________________________________________



Yagi 3 elementi  (ON6MU)







________________________________________________________________________________________________________________





 YAGI 3 ELEMENTI "AL  METRO"...



Questo sarà un breve tutorial su come costruire un poco costoso, ma molto efficace Yagi Antenna per la banda di 2m. Sto copiando un progetto fatto dai NT1K con un paio di modifiche. Potete trovare il suo disegno  qui.

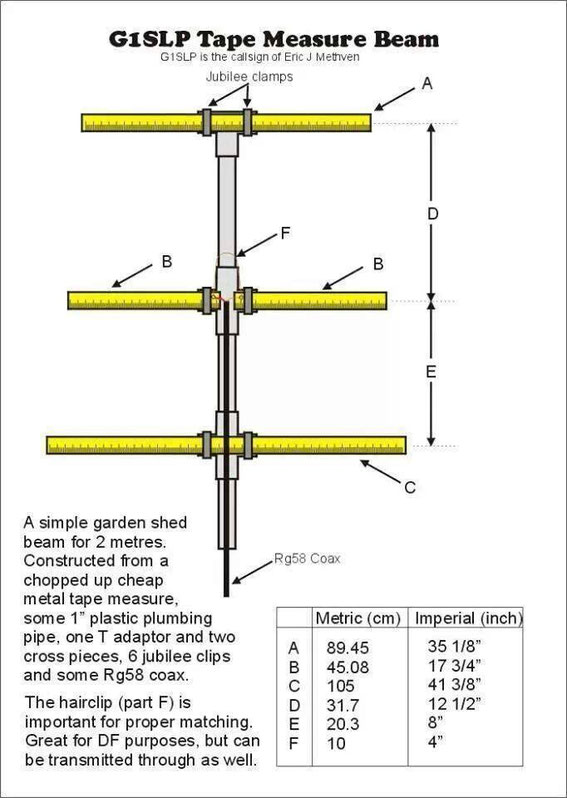

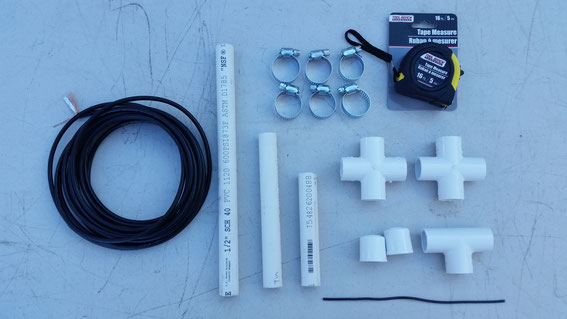

Materiali

- circa 1.5m di tubo in PVC da 16mm  o  20mm

- 2 giunti a CROCE per tubo in PVC (rari da trovare)

- 1 giunto a T per tubo in PVC

- 2 tappi per il tubo in PVC (facoltativi)

- 1 metro a nastro metallico 3m

- 6 Fascette stringitubo

- un po' di cavo coassiale

- un pezzo (dicasi UN PEZZO) di filo elettrico da 1,5mm2


Utensili

- Saldatore e stagno

- Cacciavite / i

- Seghetto manuale


Passo 1

Tagliare il tubo in PVC in tre pezzi:

 - un pezzo da 5 pollici (12,7cm), un altro da 7 pollici (17,8cm),

   e uno da 11,5 pollici (29,2cm).


Passo 2

Tagliare il metro in queste misure:

Il riflettore sarà di 41.37 pollici  (105.08cm).

Il direttore sarà di 35.12 pollici  (89,2cm).

Il dipolo sarà formato da DUE pezzi da 17.75 pollici (45,08cm)


Passo 3

Per ragioni di sicurezza, arrotondare i bordi del nastro di misura per evitare lesioni.


Passo 4

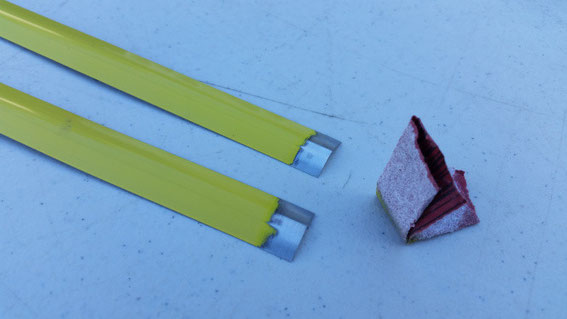

Preparare i due semidipoli per la saldatura, asportando circa 1cm di rivestimento del nastro.


Passo 5

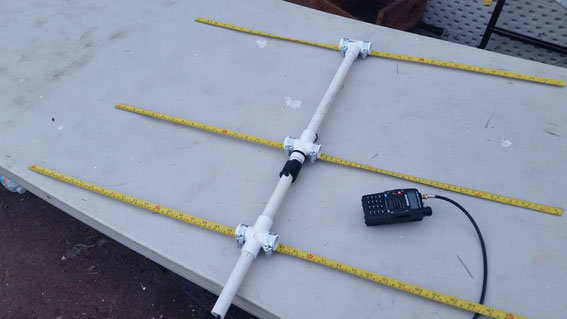

Montare il pezzi di PVC e tutti i componenti.

È inoltre possibile utilizzare della colla per tenere tutti i raccordi insieme.


Passo 6

Saldare il  coassiale ai due semidipoli. Usare  una fascetta per tenere il cavo coassiale.


Passo 7

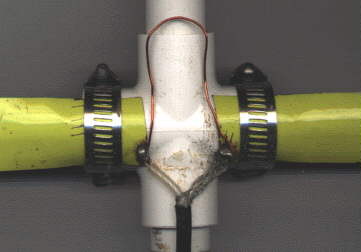

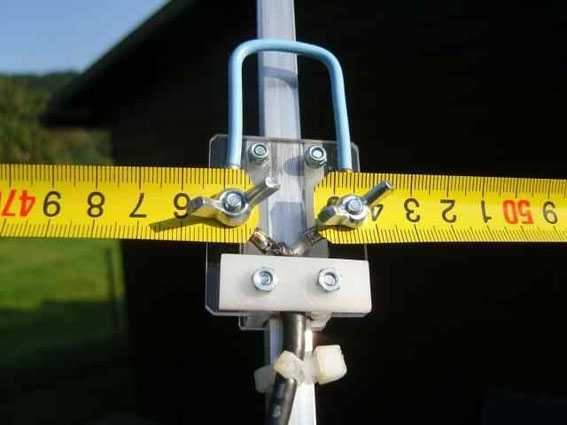

Prendere il  pezzo di filo da 5 pollici (12,7cm )  piegarlo a metà e saldarlo come figura, al cavo coassiale.


L'antenna è completa.


Aggiungere un connettore RF adatto al vostro TRX.


L'antenna è un cavallo di battaglia nella "Caccia alla Volpe" !


E' bene avvolgere  qualche giro di cavo coassiale intorno al PVC così da agire come un RF choke.



________________________________________________________


https://everydayready.wordpress.com/2015/10/19/diy-2m-tape-measure-yagi-antenna/

________________________________________________________________________________________________________________

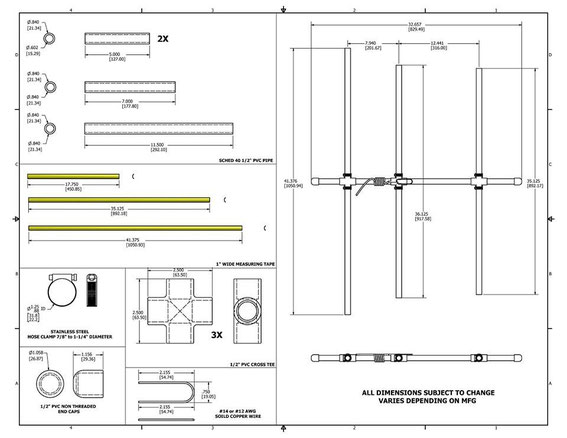

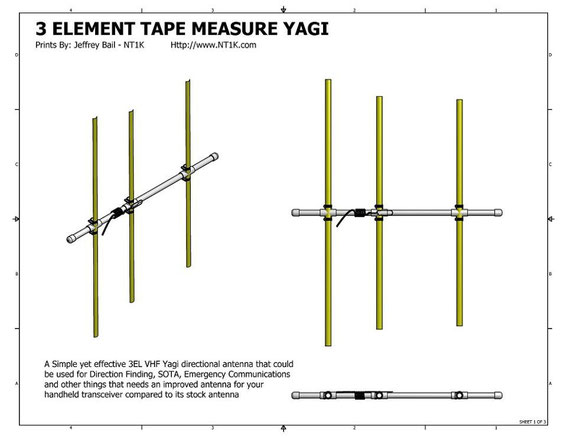

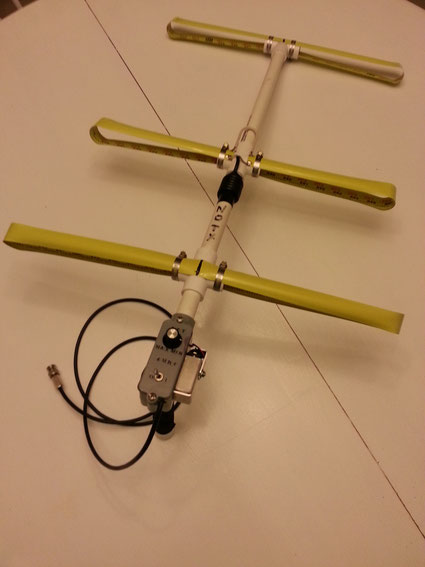

Originale  DIRETTIVA "a metraggio.." di NT1K


Un'antenna perfetta per  SOTA o  Foxhunting

Facile da realizzare, ottima resa!











________________________________________________________



http://nt1k.com/blog/wp-content/uploads/2012/11/3L-Tape-Measure-Yagi-Assy.pdf

________________________________________________________________________________________________________________





ALTRI PROGETTI







________________________________________________________________________________________________________________





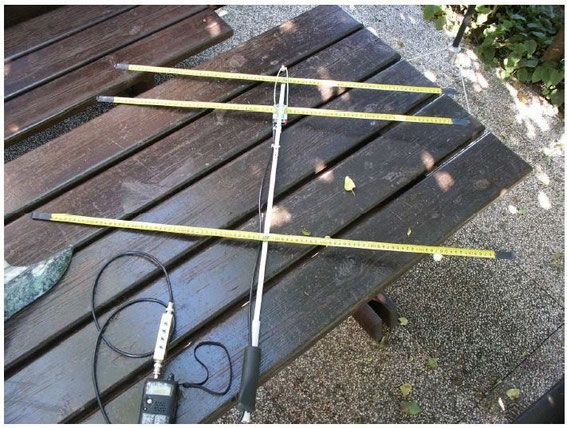

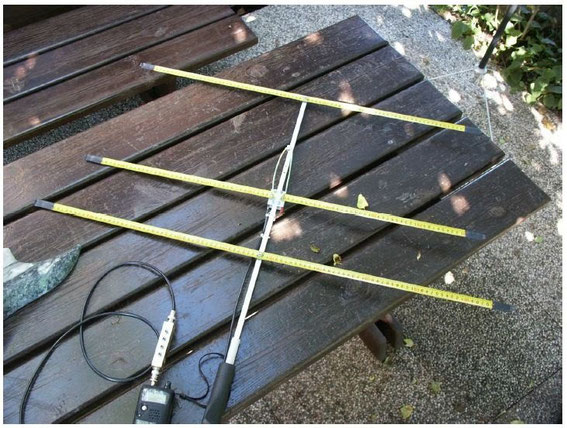

Questa antenna ha davvero grande rapporto di front-to-back, ottima da utilizzare per  cacce di trasmettitori nascosti.


Performance Predicted by YAGI-CAD

GAIN                          7.3 dBd

Front-to-Back Ratio    >50 db

3 db Beamwidth         E = 67.5 degrees

3 db Beamwidth         H = 110 degrees






________________________________________________________



http://theleggios.net/wb2hol/projects/rdf/tape_bm.htm

________________________________________________________________________________________________________________

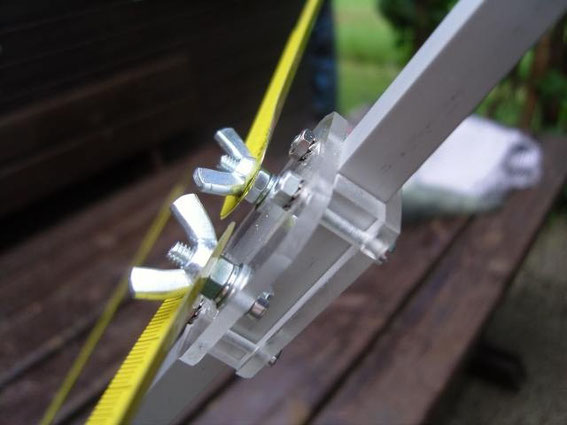

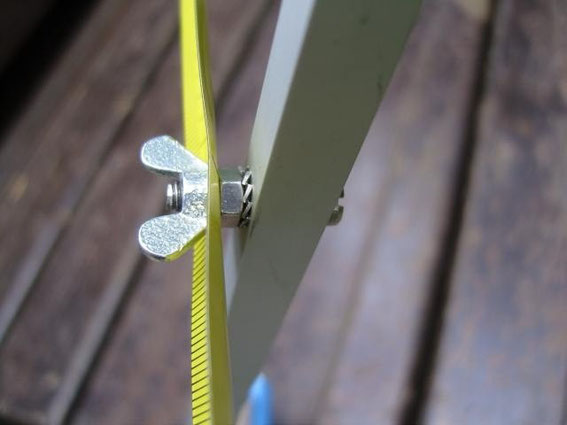

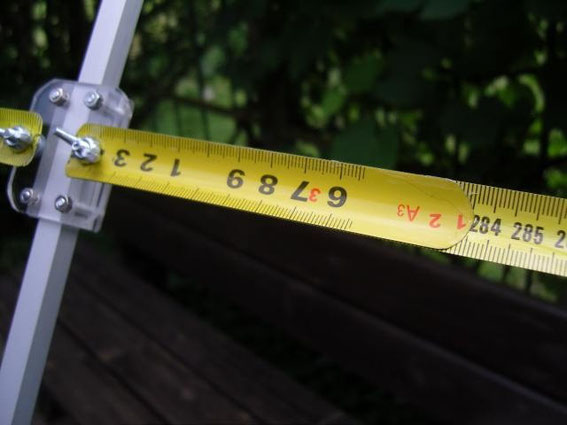

Si consiglia di irrigidire la parte centrale dei  radiatori montando una piccola parte  "metro" , circa 12 o 15 centimetri con supercolla liquida.
