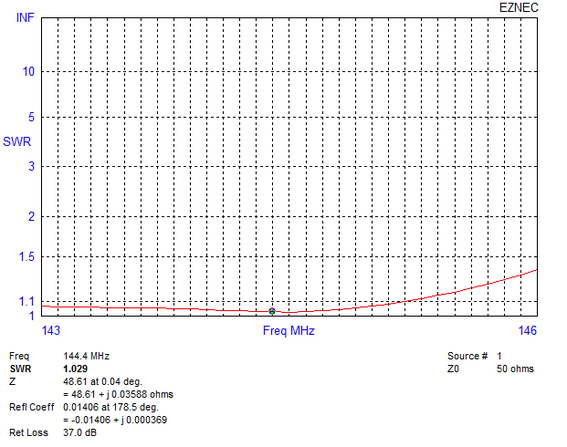

Dettagli costruttivi di un'antenna  Yagi per i 2 metri, progettata per uso portatile,  sulla base di un disegno DK7ZB, con un piccolo ritocco in EZNEC.

Le caratteristiche di questa antenna sono: la compattezza per poter camminare su una montagna ed essere molto veloce e facile da montare e smontare.

La lunghezza del boom è 2m che la mantiene portatile, pur avendo un buon guadagno.

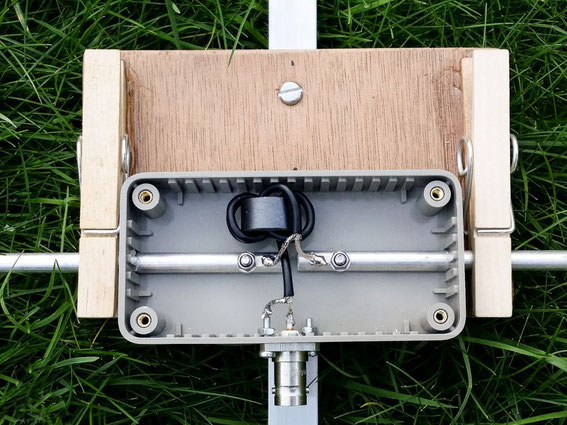

Per essere assemblata e smontata in fretta, si è pensato di utilizzare delle mollette da bucato in legno.

Nota: Questa versione che ho costruito, come descritto in questa pagina, è ottimizzato per l'uso in SSB in 2m (144.3MHz)

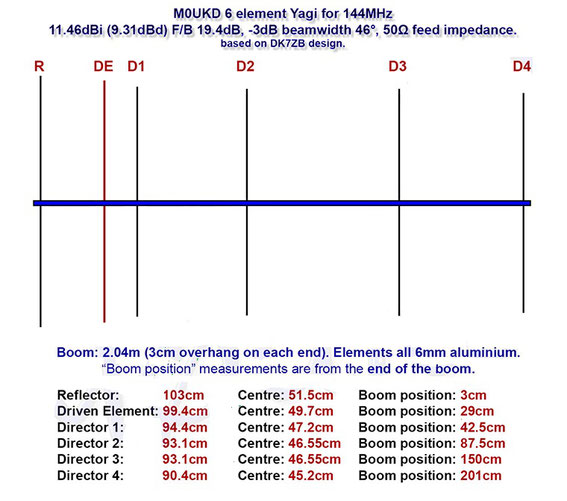

Le dimensioni sono le  seguenti:

Ho usato un ferrite sconosciuta con 4 giri di RG174 come blocco RF.

________________________________________________________

https://m0ukd.com/homebrew/antennas/144mhz-2m-portable-yagi-vhf-beam-antenna/
