La J-Pole, è di per se un'antenna semplice da realizzare, ma con le idee suggerite da questo progetto diventa un gioco per bambini!

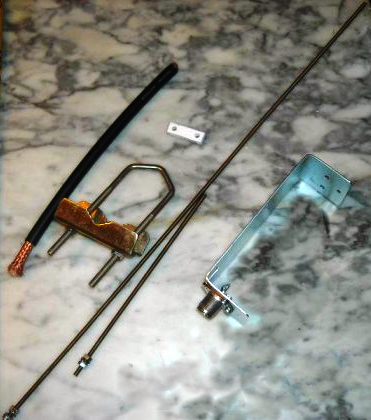

Useremo delle BARRE FILETTATE da 4mm,  bulloncini, rondelle,

e altri materiali di RECUPERO....

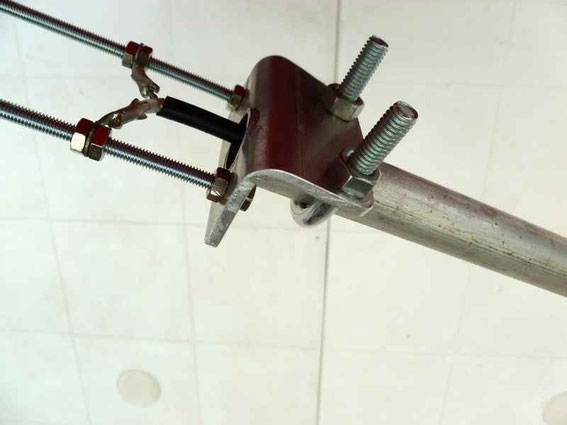

Sulla flangia eseguire i fori per il palo di supporto e i due fori da 4mm distanti tra loro 40mm per imbullonare i due pezzi di barra filettata.

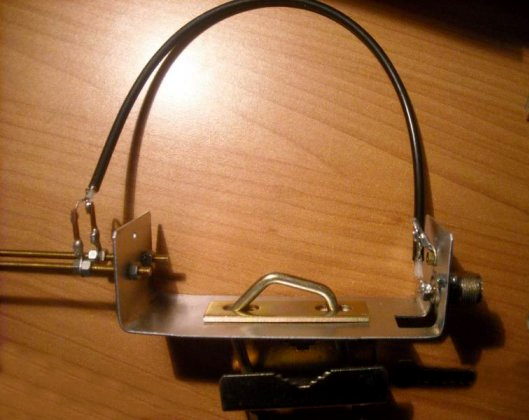

Il cavo coassiale, intestato con due capicorda a rondella va stretto tra due coppie di bulloni per poterlo registrare  il miglior ROS...

Come posizione iniziale regolare i bullona a circa 30 mm dalla flangia.

Una volta  raggiunto il miglior accordo, è bene fissare il tutto con una goccia di colla o silicone ( sia sui bulloncini di regolazione, sia sul cavo coassiale a sigillare la guaina con la calza e il centrale).

________________________________________________________

http://pmr446mhz.eklablog.com/une-antenne-j-pole-uhf-facile-a-construire-a108523738

________________________________________________________________________________________________________________

 ALTRO BEL PROGETTO di Antonio IZ1LRB

L’antenna  è stata calcolata per il centro banda a 432 Mhz lunghezza d’onda 0,69 Lambda.

l’elemento lungo da 3/4 lambda  sarà di cm 49,5

e quello corto (lambda ¼ ) risulterà essere di 16,5 cm.

________________________________________________________

come sempre per il progetto originale rimando al link:

http://radioclubtigullio.weebly.com/antenna-j-pole-per-i-430-mhz-di-iz1lrb-antonio.html
