VHF  Antenna Slim Jim

________________________________________________________


La Slim Jim è probabilmente l'antenna più semplice e potente per i 2 metri, a patto di rispettare esattamente le misure e materiale per costruirla.



Per realizzare questa antenna ricavare le misure dalla seguente formula:


________________________________________________________

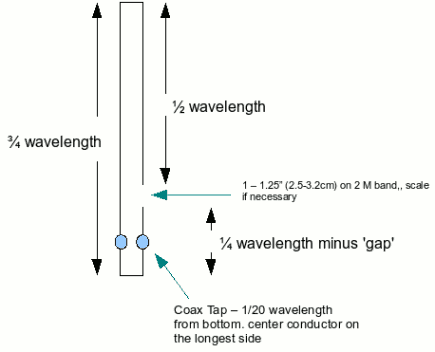

La figura mostra che il lato più lungo di Slim Jim è lunga 3/4 lunghezza d'onda e il lato minore del Slim Jim è composto da 1/2 di lunghezza d'onda e 1/4 lunghezza d'onda separati da un gap.

La linea di alimentazione (cavo coassiale) è normalmente collegato 1/20 della lunghezza d'onda dal fondo dell'antenna  con il conduttore centrale collegata al lato più lungo e lo schermo/treccia è collegato al lato corto.

Costruire l'antenna Slim Jim

Questa guida supporre si vuole costruire un'antenna jim sottile che centrato su 146MHz.


Calcolo

La formula per calcolare la lunghezza d'onda nel sistema metrico è di 300 / (freq MHz)

Utilizzando la formula dalla figura, si ha:

300/146 = 2.055 M

= Lunghezza d'onda 205,5 centimetri

Fattore di lunghezza d'onda x velocità filo di rame = 205,5 centimetri x 0,94

= 193,17 centimetri

3/4 di lunghezza d'onda = 193,17 x 0,75

= 144,88 centimetri (57 ")

1/2 di lunghezza d'onda = 193,17 x 0,5

= 96,585 centimetri (38 ")

1/4 di lunghezza d'onda meno gap = 193,17 x 0,25 - 2,6 centimetri

= 45,69 centimetri (18 ")

Collegamento Coax = 193,17 x 1/20

= 9,6 centimetri (3 3/4 ")


Materiali


Tubo in PVC da 20mm -  lungo 180 cm

Filo elettrico 1,5mm2     3,40 metri

Fascette


Costruzione

In primo luogo prendere il tubo di PVC ed eseguire i fori necessari per sostenere il filo elettrico (seguendo la formula)

Far passare il filo elettrico secondo lo schema, collegare il coax.

Verificare l'antenna utilizzando un misuratore di ROS, spostare i punti di collegamento del coax per il miglior ROS.
