 Costruire un'antenna J-Pole Dual Band 2M / 70 cm

Questa antenna è facile da costruire al coperto o portatile su 70 cm o dual band 2M e 70 cm. Questa antenna combinata funziona come un J-Pole a 70 cm e 1/4 di lunghezza d'onda a 2M. Avrete bisogno di un SO-239, connettore per montaggio su telaio, asta per saldatura rivestita in rame 1/16 e chiusure n. 6.

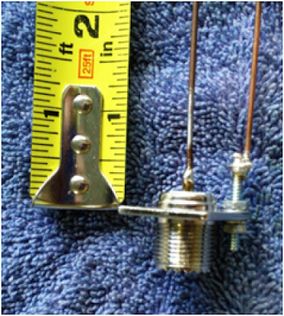

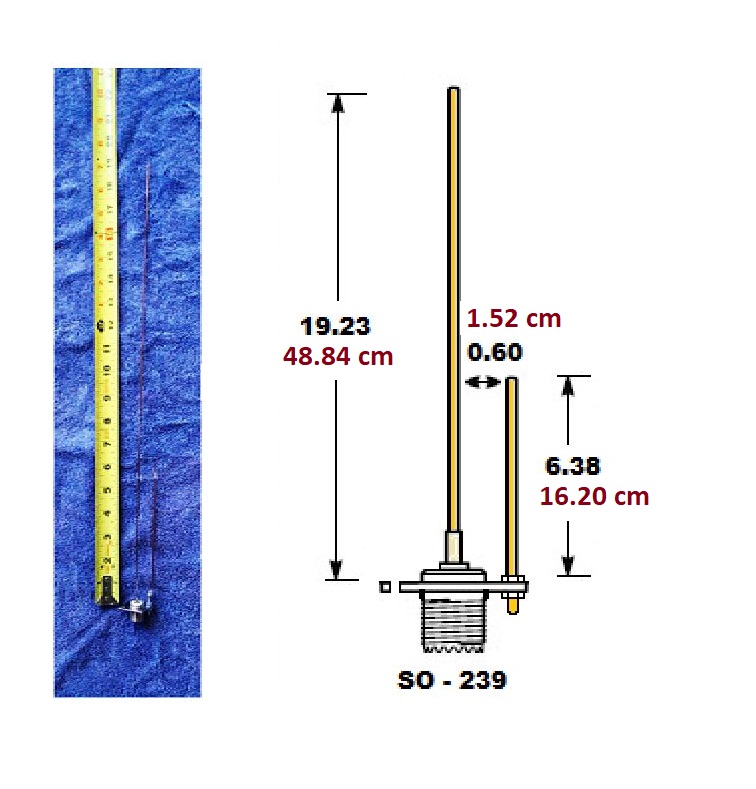

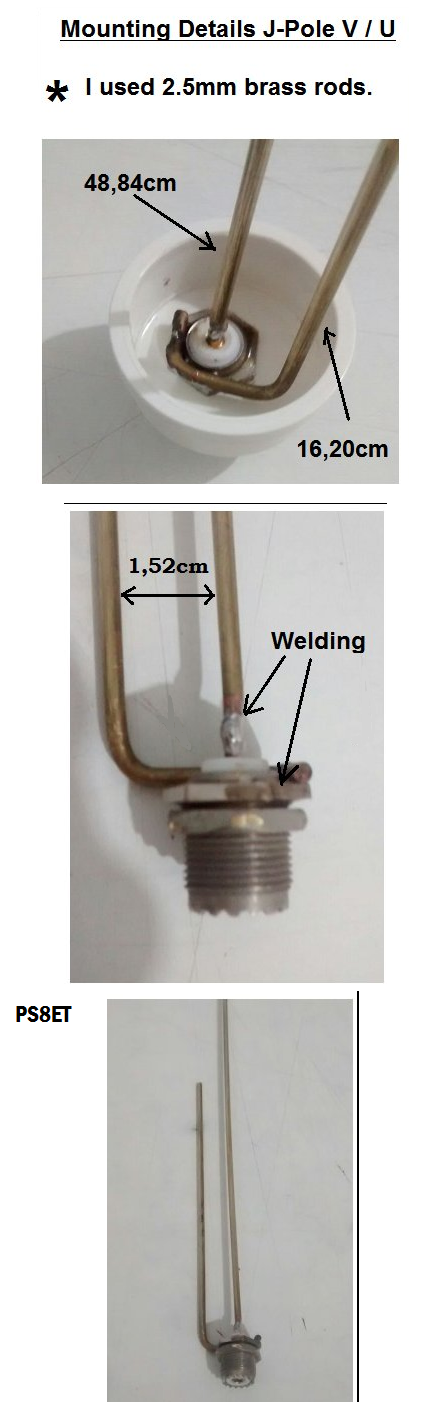

Il passo chiave nel fare questa antenna è spaziatura degli elementi 0.60 pollici come la distanza SO-239 è più vicino a 1/2 pollice. Costruire un collegamento eccentrico o decentrato usando una vite 6-32 e saldare il lato della vite sul lato dell'asta di saldatura per formare l'elemento 1/4 di lunghezza d'onda. Vedi i dettagli nella foto qui sotto. Questa disposizione prevede aggiustamenti; la spaziatura può essere variata dalla rotazione per ottenere 0,6 pollici e la sintonizzazione fine dei 6.38 pollici con la posizione verticale della vite.



Kn9b



 Questa antenna interna dual band 2M e 70cm è facile da costruire e sintonizzare. Funziona come un J-Pole a 70 cm e 1/4 di lunghezza d'onda a 2M con l'aiuto di radiali. L'antenna J-pole ha due elementi: la sezione A è ¾ le lunghezze d'onda e B è ¼ le lunghezze d'onda. L'antenna è un'impedenza adattata alla linea di alimentazione coassiale regolando lo stub C. Lo schermo coassiale è collegato all'elemento A e il conduttore centrale coassiale è collegato all'elemento B. Il miglior SWR si ottiene facendo scorrere la connessione C su e giù. Il modello J-pole è circolare determinato dalla fasatura degli elementi risultante dalla spaziatura D. La migliore radiazione è ad angoli bassi per il massimo raggio di visuale. L'albero di supporto può essere qualsiasi materiale e qualsiasi lunghezza a condizione che l'antenna sia di almeno ¼ di lunghezza d'onda da tutto ciò che include il terreno per ottenere un disegno circolare.





________________________________________________________







F in Mhz è uguale a A = 8460 / F, B = 2808 / F, C = 276 / F, D = 264 / F (unità in pollici)





Esempi

146 Mhz è uguale a A = 57.9 pollici, B = 19,2 pollici, C = 1,9 pollici, D = 1,8 pollici

440 Mhz = A = 19.22 pollici, B = 6.38 pollici, C = 0.63 pollici, D = 0.60 pollici





Un problema comune con elementi di antenna di piccole dimensioni è mantenere la spaziatura tra gli elementi come la canna da 1/16 di pollice è facilmente piegata. L'aggiunta di un distanziatore in plastica di circa cinque pollici su gli elementi con una goccia di silicone RTV funziona alla grande. V



Per il funzionamento a doppia banda aggiungere tre radiali da 20 pollici ai fori S0-239 non utilizzati.
