la Topfkreis non è altro che la versione coassiale della J (J pole). L'elemento radiante è costituito da una mezza lunghezza d'onda, l'equivalente elettrico della semionda dipolo, ma alimentato da un bordo.

Poiché l'impedenza alla fine del dipolo è molto elevata (di 2000 ohm), è necessario un trasformatore di impedenza. Questo trasformatore è costituito da una linea di trasmissione coassiale di un quarto lunghezza d'onda collegata alla base, e alimentato dal cavo coassiale nel punto in cui questa linea visualizza 50 ohm.

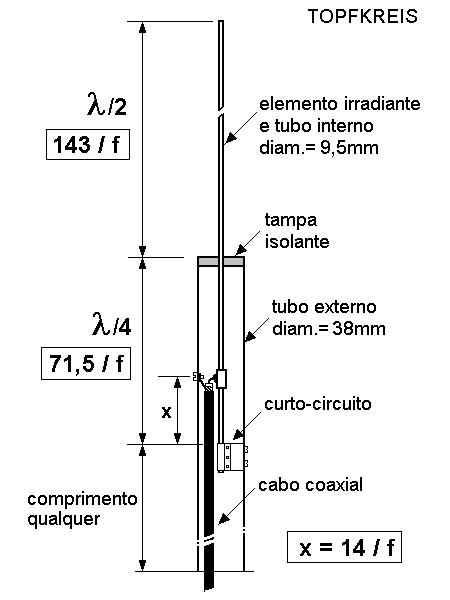

Con le formule sopra si possono calcolare il valore approssimativo della lunghezza in metri a seconda del f frequenza in MHz.

Questi valori (soprattutto x) devono essere regolati per abbassare ROS.


Le seguenti figure mostrano un esempio di autocostruzione di una Topfkreis dove x misurato dopo regolato il ROS  1/1 a 9 cm di altezza

_______________________________________________________

http://www.qsl.net/py4zbz/antenas/tofkreis.htm

________________________________________________________________________________________________________________



Antenna Topfkreis  VHF 160MHz

_______________________________________________________


Antenna chiamata Topfkreis,  molto simile alla Sperrtopf, dalla quale si differenzia per la posizione dell'alimentazione.

Rispetto alla sperrtopf l'alimentazione viene portata all'esterno tramite un forellino dal quale fuoriesce un filo di rame collegato ad un bocchettone UHF.



Materiale occorrente:


Tubo in rame crudo ø10mm, lunghezza circa 150cm ;

Tubo in rame crudo ø28mm, lunghezza 52cm;

Barra di nylon ø35mm o piastra di nylon o PVC spessore 10mm

Viti e dadi in ottone M6;

Viti e dadi in ottone M3;

Un bocchettone a flangia SO239 o N o BNC;

Un ritaglio di lamiera di rame


Costruzione

Unica variante rispetto la Sperrtopf, il fissaggio del bocchettone.

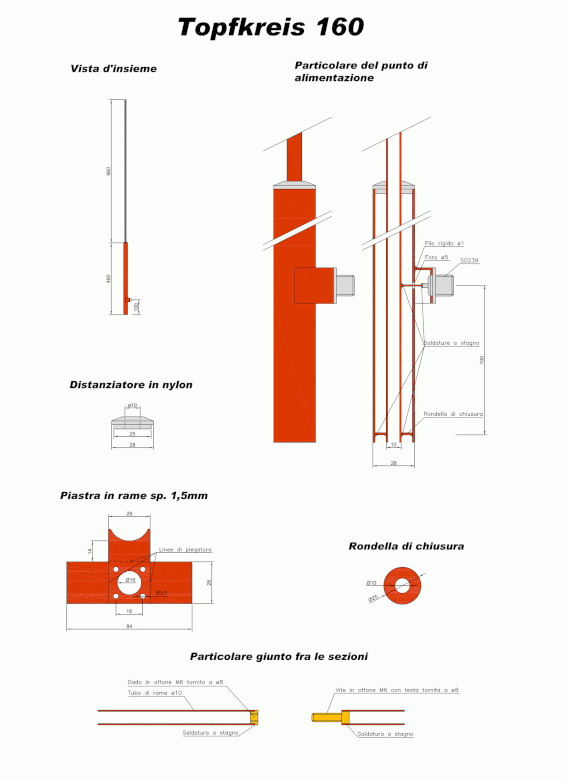

si è utilizzato uno sfrido del tubo da 28 tagliato longitudinalmente e spianato, (vedi foto).

Realizzata la piastra, va saldata sul tubo e lungo i bordi cercando di ottenere anche una tenuta all'acqua piovana.

Come ultima operazione viene saldato e fissato con le viti il bocchettone di alimentazione.


Funzionamento

Le prestazioni sono quelle di una verticale a mezz'onda come la Sperrtopf, o la J-Pole, angolo di radiazione è basso, quindi per comunicazioni "terrestri" e per lavorare i ponti la resa è ottimale.
